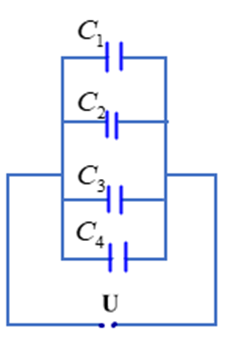

Bộ tụ điện được ghép như hình gồm \({{\rm{C}}_1} = 3\mu {\rm{F}},{{\rm{C}}_2} = 6\mu {\rm{F}}\), \({{\rm{C}}_3} = 12\mu {\rm{F}},{{\rm{C}}_4} = 24\mu {\rm{F}}\). Hiệu điện thế \({\rm{U}} = 18\;{\rm{V}}\).
Câu 684294:
Bộ tụ điện được ghép như hình gồm \({{\rm{C}}_1} = 3\mu {\rm{F}},{{\rm{C}}_2} = 6\mu {\rm{F}}\), \({{\rm{C}}_3} = 12\mu {\rm{F}},{{\rm{C}}_4} = 24\mu {\rm{F}}\). Hiệu điện thế \({\rm{U}} = 18\;{\rm{V}}\).
A.
Bốn tụ điện được ghép nối tiếp với nhau.
B.
Điện dung tương đương của bộ tụ điện là \(45\mu {\rm{F}}\).
C.
Tổng điện tích của bộ tụ điện là \(28,8\mu {\rm{C}}\).
D.
Điện tích trên tụ điện có điện dung \({{\rm{C}}_3}\) là \(216\mu {\rm{C}}\).
Sử dụng lý thuyết về tụ điện.
-
Đáp án :(0) bình luận (0) lời giải
Giải chi tiết:
a. Bốn tụ được ghép song song với nhau \( \to \) a) Sai.
b. Do bốn tụ điện được ghép song song với nhau nên ta có:
\(\begin{array}{l}{{\rm{C}}_{\rm{b}}} = {{\rm{C}}_1} + {{\rm{C}}_2} + {{\rm{C}}_3} + {{\rm{C}}_4}\\ = {3.10^{ - 6}} + {6.10^{ - 6}} + {12.10^{ - 6}} + {24.10^{ - 6}}\\ = {45.10^{ - 6}}\;{\rm{F}} = 45\mu {\rm{F}}{\rm{. }}\end{array}\)
\( \to \) b) Đúng.
c. Điện tích của bộ tụ là:
\({{\rm{Q}}_{\rm{b}}} = {{\rm{C}}_{\rm{k}}}{\rm{.}}{{\rm{U}}_{\rm{b}}} = {45.10^{ - 6}}.18 = 8,{1.10^{ - 4}}{\rm{C}}\).
\( \to \) c) Sai.
d. Do mắc song song nên ta có:
\(\left\{ {\begin{array}{*{20}{l}}{{U_b} = {U_1} = {U_2} = {U_3} = {U_4} = 18\;{\rm{V}}}\\{{Q_3} = {C_3}{U_3} = {{12.10}^{ - 6}}.18 = 2,16,{{10}^{ - 4}} = {{216.10}^{ - 6}}{\rm{C}}}\end{array}} \right.\)
\( \to \) d) Đúng.
