(1,0 điểm). Trong hộp kín X có mạch điện ghép bởi các điện trở giống nhau, mỗi điện trở

Câu hỏi số 211880:

Vận dụng cao

(1,0 điểm).

Trong hộp kín X có mạch điện ghép bởi các điện trở giống nhau, mỗi điện trở có giá trị bằng 3 (Hình 3). Bỏ qua điện trở các dây nối.

Đo điện trở giữa hai đầu dây 2 và 4 cho ta kết quả là R₂₄= 0 $\Omega$ .

Đo điện trở giữa hai đầu dây 1 và 2; 1 và 4; 2 và 3; 3 và 4 cho ta kết quả là R₁₂= R₁₄= R₂₃= R₃₄= 5 $\Omega$ .

Đo điện trở giữa hai đầu dây 1 và 3 cho kết quả là R₁₃= 2 $\Omega$

Hãy xác định cách mắc mạch điện đơn giản nhất trong hộp kín X.

Quảng cáo

Xem lời giải

Câu hỏi:211880

Giải chi tiết

Vì R₂₄ = 0 nên giữa đầu 2 và đầu 4 nối với nhau bởi dây dẫn mà không có điện trở R₀ nào.

- Vì R₁₃ = 2 < R = 3 nên giữa đầu 1 và đầu 3 phải có mạch mắc song song.

- Vì mạch đơn giản nhất nên ta chọn mạch song song có hai nhánh, số điện trở ở mỗi nhánh là x và y

(x, y: nguyên dương).

- Ta có: ${{x3.y3} \over {x3 + y3}} = 2 \Rightarrow 3xy = 2(x + y)$

- Để đơn giản, ta chọn x = 1, thay vào biểu thức trên ta có: y = 2.

Vậy mạch 1 - 3 có dạng đơn giản như hình vẽ (a).

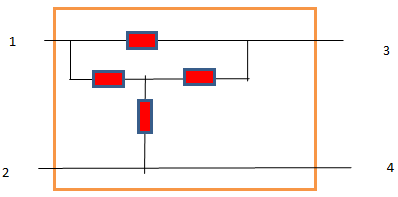

- Vì R₁₂ = R₁₄ = R₂₃ = R₃₄ = 5= 3 + 2 Nên các mạch 1 - 2, 1 - 4, 2 - 3, 3 - 4 gồm một điện trở R mắc nối tiếp với mạch 1-3 ở trên. Vậy sơ đồ cách mắc đơn giản trong hộp X như trên hình vẽ (b).
