Mắc R1 = 10 song song với R2 = 40 rồi mắc nối tiếp với một biến trở Rb vào 2 điểm có
Mắc R1 = 10 song song với R2 = 40 rồi mắc nối tiếp với một biến trở Rb vào 2 điểm có hiệu điện thế không đổi U = 12 V.
Vẽ sơ đồ mạch điện. Trên biến trở có ghi 42 - 5 A+ Nêu ý nghĩa số ghi trên biến trở
+ Tính công suất tiêu thụ của mạch khi Rb = 12
+ Khi con chạy của biến trở di chuyển cường độ dòng điện trong mạch chính thay đổi trong khoảng nào?
Đáp án đúng là: A
Quảng cáo
- Số ghi trên biến trở thể hiện điện trở lớn nhất mà biến trở có thể đạt được.
- Công suất tiêu thụ điện: P = UI = I2R
- Điện trở tương đương của đoạn mạch nối tiếp: R = R1+ R2 + …
- Điện trở tương đương của đoạn mạch song song: \(\frac{1}{R}=\frac{1}{{{R}_{1}}}+\frac{1}{{{R}_{2}}}+...\)
- Định luật Ôm cho đoạn mạch: I = U/R

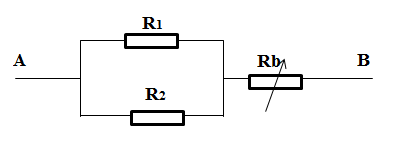

a) Vẽ hình mạch điện
b) Số chỉ trên biến trở cho biết điện trở lớn nhất mà biến trở có thể đạt được là 42Ω
Khi Rb = 12Ω.
Điện trở tương đương của mạch điện: \(R=\frac{{{R}_{1}}{{R}_{2}}}{{{R}_{1}}+{{R}_{2}}}+{{R}_{b}}=\frac{10.40}{10+40}+12=20\Omega \)
Công suất tiêu thụ của mạch: \(P=\frac{{{U}^{2}}}{R}=\frac{{{12}^{2}}}{20}=7,2W\)
Khi RB thay đổi từ 0 đến 42Ω, điện trở tương đương của mạch thay đổi từ 8Ω đến 50Ω
Cường độ dòng điện mạch chính thay đổi từ: I = U/R = 12: 50 = 0,24A đến I = 12: 8 = 1,5A
Đáp án cần chọn là: A
