Điểm sáng S nằm trên trục chính của một thấu kính hội tụ. Vẽ ảnh S’ của điểm sáng S

Câu hỏi số 474810:

Vận dụng cao

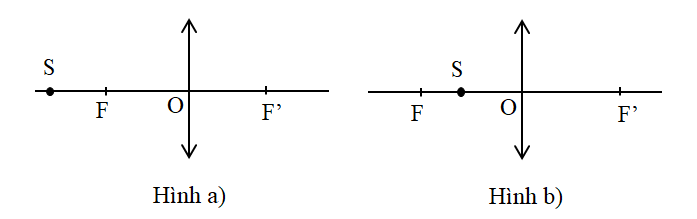

Điểm sáng S nằm trên trục chính của một thấu kính hội tụ. Vẽ ảnh S’ của điểm sáng S qua thấu kính trong các trường hợp sau:

Quảng cáo

Xem lời giải

Câu hỏi:474810

Phương pháp giải

Sử dụng các bước vẽ ảnh của điểm sáng trên trục chính của thấu kính hội tụ:

B1: dựng hai tiêu diện của thấu kính

B2: kẻ trục phụ bất kì, cắt tiêu diện tại tiêu điểm phụ

B3: lấy tia tới song song với trục phụ, tia ló đi qua tiêu điểm phụ. Ảnh của điểm sáng là giao điểm của tia ló (hoặc đường kéo dài của tia ló) và trục chính

Giải chi tiết

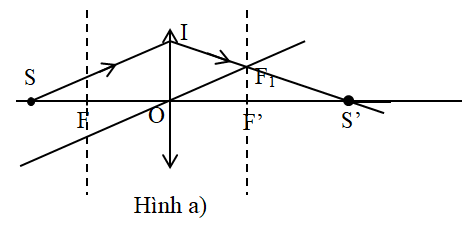

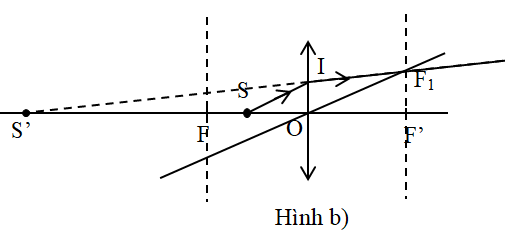

Nhận xét: điểm sáng S nằm trên trục chính, ảnh của điểm sáng cũng nằm trên trục chính

+ Từ hai tiêu điểm dựng hai tiêu diện vuông góc với trục chính

+ Lấy một trục phụ bất kì cắt tiêu diện tại tiêu điểm phụ F₁

+ Từ S vẽ tia tới SI song song với trục phụ, tia ló đi qua F₁

+ Giao điểm của tia ló (hoặc đường kéo dài của tia ló) và trục chính là ảnh S’ của S
