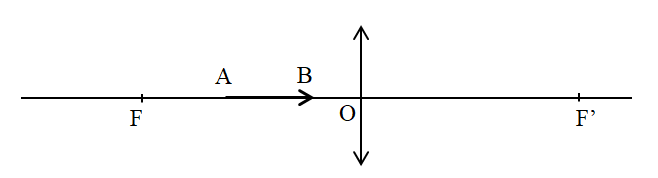

Một vật sáng AB đặt trước thấu kính hội tụ, AB nằm trên trục chính (hình vẽ). Vẽ ảnh

Câu hỏi số 474813:

Vận dụng cao

Một vật sáng AB đặt trước thấu kính hội tụ, AB nằm trên trục chính (hình vẽ). Vẽ ảnh của AB qua thấu kính

Quảng cáo

Xem lời giải

Câu hỏi:474813

Phương pháp giải

Sử dụng phương pháp vẽ ảnh của điểm sáng qua thấu kính hội tụ

Ảnh A’ của điểm A, B’ là ảnh của B, nối A’B’ là ảnh của AB

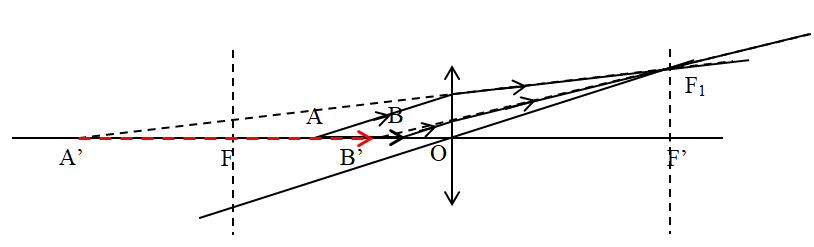

Giải chi tiết

+ Từ hai tiêu điểm dựng hai tiêu diện vuông góc với trục chính

+ Lấy một trục phụ, cắt tiêu diện tại tiêu điểm phụ F₁

+ Từ A vẽ tia tới song song với trục phụ, tia ló đi qua F₁. Đường kéo dài của tia ló và trục chính cắt nhau tại A’ là ảnh của A

+ Từ B vẽ tia tới song song với trục phụ, tia ló đi qua F₁. Đường kéo dài của tia ló và trục chính cắt nhau tại B’ là ảnh của B

+ Nối A’B’ được ảnh của AB qua thấu kính
