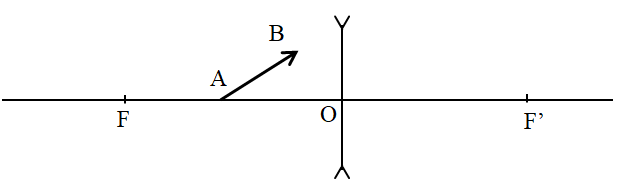

Một vật sáng AB đặt trước thấu kính phân kì, điểm A nằm trên trục chính, AB nghiêng góc so với trục chính (hình vẽ). Vẽ ảnh của AB qua thấu kính
Câu 474819: Một vật sáng AB đặt trước thấu kính phân kì, điểm A nằm trên trục chính, AB nghiêng góc so với trục chính (hình vẽ). Vẽ ảnh của AB qua thấu kính
Vẽ ảnh A’ của điểm A
Vẽ ảnh B’ của điểm B
Nối A’B’ được ảnh của AB
-
Giải chi tiết:

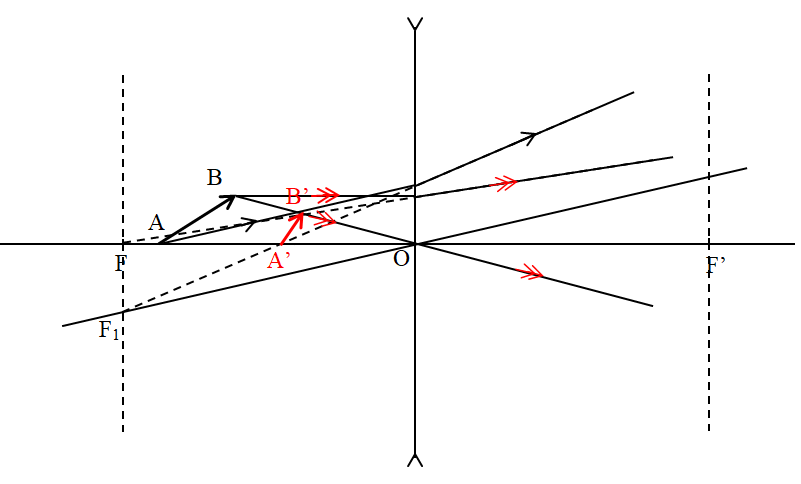

Cách 1:
+ Từ hai tiêu điểm chính dựng hai tiêu diện vuông góc với trục chính
+ Kẻ một trục phụ bất kì, cắt tiêu diện tại tiêu điểm phụ F1
+ Từ A vẽ một tia tới song song với trục phụ, tia ló có đường kéo dài đi qua F1
+ Đường kéo dài của tia ló cắt trục chính tại ảnh A’
+ Từ B kẻ 2 tia tới, tia tới song song với trục chính, tia ló có đường kéo dài đi qua tiêu điểm chính; tia tới đi qua quang tâm cho tia ló truyền thẳng
+ Đường kéo dài của hai tia ló cắt nhau tại B’
+ Nối A’B’ là ảnh ảo của AB

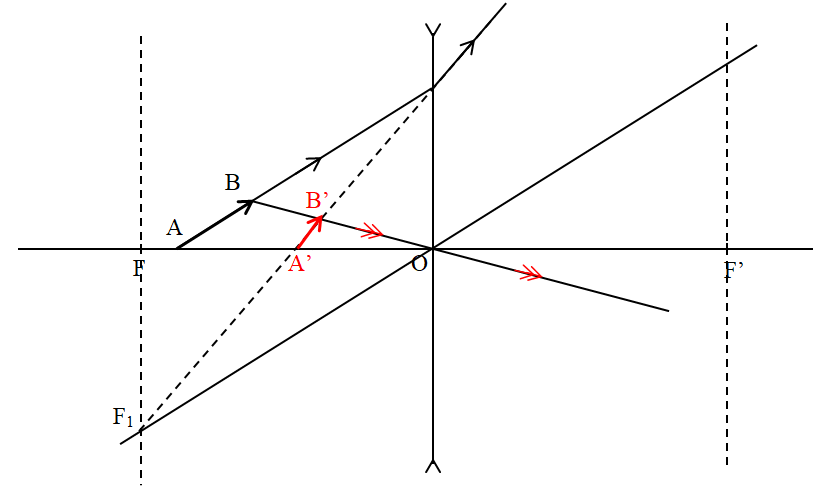

Cách 2:
+ Từ hai tiêu điểm chính dựng hai tiêu diện vuông góc với trục chính
+ Kẻ một trục phụ song song với vật, cắt tiêu diện tại tiêu điểm phụ F1
+ Tia sáng đi từ AB đến thấu kính cho tia ló đi qua F1, ảnh A’B’ nằm trên đường kéo dài của tia ló
+ Đường kéo dài của tia ló cắt trục chính tại ảnh A’ của A
+ Từ B kẻ tia tới qua quang tâm cho tia ló truyền thẳng
+ Đường kéo dài của hai tia ló cắt nhau tại ảnh B’
+ Nối A’B’ được ảnh ảo của AB qua thấu kính
