Trong giờ thực hành, học sinh mắc cuộn cảm vào một nguồn điện xoay chiều có điện áp hiệu

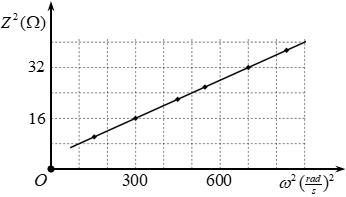

Trong giờ thực hành, học sinh mắc cuộn cảm vào một nguồn điện xoay chiều có điện áp hiệu dụng không đổi và tần số góc \(\omega \) thay đổi được. Học sinh đó tiến hành đo tổng trở Z của cuộn cảm. Hình bên là đồ thị biểu diễn sự phụ thuộc của \({Z^2}\) theo \({\omega ^2}\). Điện trở thuần của cuộn cảm là
Đáp án đúng là: C
Quảng cáo
Tổng trở: \(Z = \sqrt {{R^2} + {{\left( {{Z_L} - {Z_C}} \right)}^2}} \)
Mạch gồm cuộn dây không thuần cảm.
\( \Rightarrow \) Tổng trở: \({Z^2} = {r^2} + Z_L^2 = {r^2} + {L^2}{\omega ^2}\)

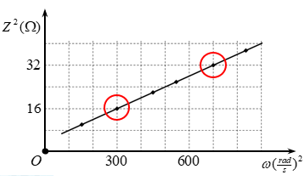

Từ đồ thị ta có:
+ Khi \({\omega ^2} = 300\) thì: \({Z^2} = 16 = {r^2} + {L^2}.300\,\,\,\,\left( 1 \right)\)
+ Khi \({\omega ^2} = 700\) thì: \({Z^2} = 32 = {r^2} + {L^2}.700\,\,\,\left( 2 \right)\)
Từ (1) và (2) ta suy ra: \(\left\{ \begin{array}{l}r = 2\Omega \\L = \dfrac{1}{5}H\end{array} \right.\)
Đáp án cần chọn là: C
