Độ lệch góc của kim Ampe kế thay đổi theo dòng điện chạy qua ampe kế như thể hiện trên đồ

Câu hỏi số 736510:
Vận dụng

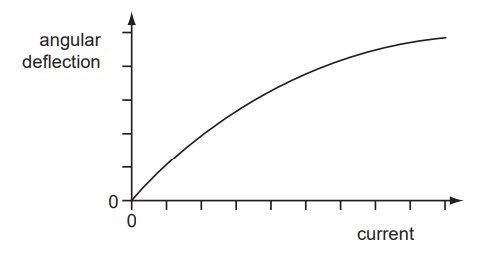

Độ lệch góc của kim Ampe kế thay đổi theo dòng điện chạy qua ampe kế như thể hiện trên đồ thị.

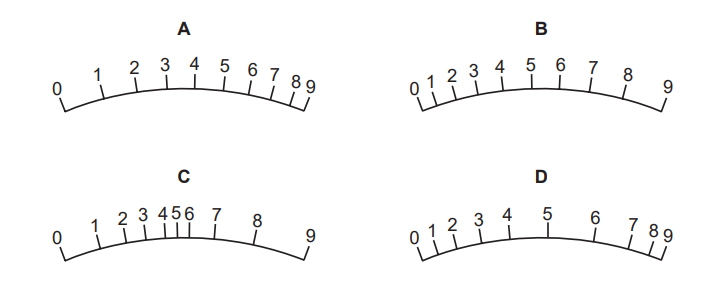

Sơ đồ nào có thể biểu diễn hình dạng của thang đo trên đồng hồ này?

Đáp án đúng là: A

Quảng cáo

Xem lời giải
Câu hỏi:736510
Phương pháp giải

Sử dụng thông tin từ đồ thị

Giải chi tiết

Từ đồ thị ta thấy khi bắt đầu tăng cường độ dòng điện từ giá trị 0, độ lệch góc của kim ampe kế tăng nhanh → khoảng cách giữa hai giá trị đo lớn

Khi cường độ dòng điện đạt giá trị đủ lớn, độ lệch góc của kim tăng chậm → khoảng cách giữa hai giá trị đo nhỏ hơn

→ sơ đồ đúng là Hình A

Đáp án cần chọn là: A
