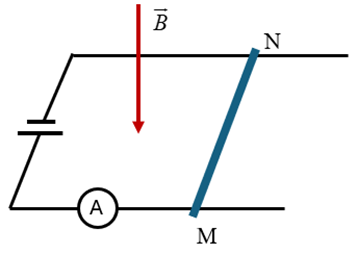

Cho mạch điện như hình vẽ, nguồn \(\xi = 1,5V;r = 0,1\Omega ;MN = l = 1m;{R_{MN}} = 2,9\Omega ;\overrightarrow B \) vuông góc với khung dây, hướng từ trên xuống, B = 0,1T. Điện trở ampe kế và thanh ray không đáng kể. Thanh MN có thể trượt trên hai đường ray. Cho biết suất điện động cảm ứng trong khung dây được xác định theo công thức:
\(\left| {{e_c}} \right| = Bvl\sin \alpha \) với \(\alpha = \left( {\overrightarrow B ,\overrightarrow v } \right)\)
Hãy trả lời các câu hỏi bên dưới.
Trả lời cho các câu 1, 2, 3 dưới đây:
Xác định lực điện từ đặt lên MN khi MN đứng yên? (Đơn vị: N, kết quả làm tròn đến chữ số thứ 2 sau dấu phẩy).
Đáp án đúng là:
Sử dụng các công thức: \(\left\{ \begin{array}{l}I = \dfrac{E}{{R + r}}\\F = BIl.\sin \alpha \end{array} \right.\)

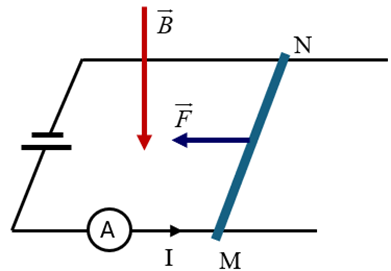

Khi MN đứng yên:
Số chỉ của ampe kế: \(I = \dfrac{\xi }{{{R_{MN}} + r}} = \dfrac{{1,5}}{{2,9 + 0,1}} = 0,5\left( A \right)\)
Độ lớn lực từ: \(F = B.I.l.\sin \alpha = 0,1.0,5.1.\sin {90^0} = 0,05\left( N \right)\)
Đáp số: 0,05.
Đáp án cần điền là: 0,05
Xác định lực điện đặt lên MN khi MN chuyển động đều sang phải với vận tốc v = 3m/s. (Đơn vị: N, kết quả làm tròn đến chữ số thứ 2 sau dấu phẩy).
Đáp án đúng là:
+ Áp dụng quy tắc bàn tay phải, xác định chiều dòng điện cảm ứng trong mạch: đặt bày tay phải hứng các đường sức từ, ngón tay cái choãi ra \({90^0}\) hướng theo chiều chuyển động của đoạn dây, chiều từ cổ tay đến ngón tay là chiều của dòng điện cảm ứng.
+ Sử dụng các công thức: \(\left\{ \begin{array}{l}I = \dfrac{E}{{R + r}}\\F = BIl.\sin \alpha \end{array} \right.\)

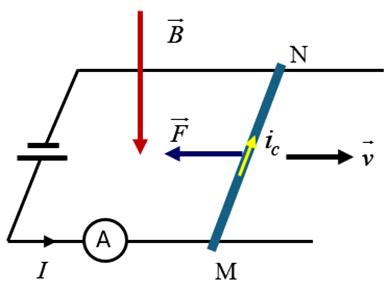

Khi MN chuyển động đều sang phải với vận tốc v = 3m/s.
Số chỉ của ampe kế: \(i = I + {i_c}\)
Trong đó:
+ Cường độ dòng điện của nguồn: \(I = \dfrac{\xi }{{{R_{MN}} + r}} = \dfrac{{1,5}}{{2,9 + 0,1}} = 0,5\left( A \right)\)
+ Cường độ dòng điện cảm ứng: \({i_c} = \dfrac{{\left| {{e_c}} \right|}}{{{R_{MN}} + r}}\)
Suất điện động cảm ứng: \(\left| {{e_c}} \right| = B.v.l.\sin {90^0} = 0,1.3.1 = 0,3\left( A \right)\)
\( \Rightarrow {i_c} = \dfrac{{\left| {{e_c}} \right|}}{{{R_{MN}} + r}} = \dfrac{{0,3}}{{2,9 + 0,1}} = 0,1\left( A \right)\)
\( \Rightarrow \) Số chỉ của ampe kế: \(i = 0,5 + 0,1 = 0,6\left( A \right)\)
Độ lớn lực điện từ tác dụng lên MN bằng:
\(F = B.I.l.\sin {90^0} = 0,1.0,6.1 = 0,06\left( N \right)\)
Đáp số: 0,06.
Đáp án cần điền là: 0,06
Muốn ampe kế chỉ 0, MN phải chuyển động với vận tốc bằng bao nhiêu m/s?
Đáp án đúng là:
Sử dụng các công thức: \(\left\{ \begin{array}{l}I = \dfrac{E}{{R + r}}\\\left| {{e_c}} \right| = Bvl\sin \alpha \end{array} \right.\)
Cường độ dòng điện của nguồn: \(I = \dfrac{\xi }{{{R_{MN}} + r}} = \dfrac{{1,5}}{{2,9 + 0,1}} = 0,5\left( A \right)\)
Cường độ dòng điện cảm ứng: \({i_c} = \dfrac{{\left| {{e_c}} \right|}}{{{R_{MN}} + r}}\)

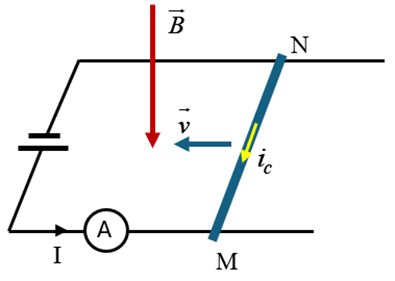

Để ampe kế chỉ 0 thì \({i_c}\) phải hướng từ N đến M và có độ lớn \({i_c} = 0,5A\)
\( \Rightarrow \) \(\left| {{e_c}} \right| = {i_c}.\left( {{R_{MN}} + r} \right) = 0,5.\left( {2,9 + 0,1} \right) = 1,5\left( V \right)\)
Lại có: \(\left| {{e_c}} \right| = B.v.l.\sin {90^0} \Leftrightarrow 1,5 = 0,1.v.1 \Rightarrow v = 15\left( {m/s} \right)\)
\( \Rightarrow \) Để ampe kế chỉ 0 thì MN phải chuyển động từ phải sang trái với vận tốc 15m/s.
Đáp số: 15.
Đáp án cần điền là: 15
