Đồ thị phụ thuộc thời gian của cường độ dòng điện chạy qua một đoạn mạch như

Câu hỏi số 739569:
Vận dụng

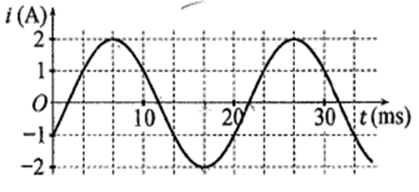

Đồ thị phụ thuộc thời gian của cường độ dòng điện chạy qua một đoạn mạch như hình vẽ. Xét tính đúng/sai trong các nhận định sau:

Đúng Sai
a) Cường độ dòng điện hiệu dụng bằng 2A.
b)

Chu kì của dòng điện bằng 0,02s.
c) Pha ban đầu của dòng điện là \(\dfrac{{2\pi }}{3}rad.\)
d) Kể từ lúc \(t = 0\) dòng điện bằng 0 vào thời điểm \(\dfrac{1}{{120}}s\).

Đáp án đúng là: S; Đ; S; S

Quảng cáo

Xem lời giải
Câu hỏi:739569
Phương pháp giải

+ Phân tích đồ thị.

+ Cường độ dòng điện hiệu dụng: \(I = \dfrac{{{I_0}}}{{\sqrt 2 }}\)

+ Sử dụng lý thuyết về dòng điện xoay chiều.

Giải chi tiết

a) Nhận định a sai.

Nhìn vào đồ thị ta thấy cường độ dòng điện cực đại bằng: \({I_0} = 2A\)

Cường độ dòng điện hiệu dụng bằng: \(I = \dfrac{{{I_0}}}{{\sqrt 2 }} = \dfrac{2}{{\sqrt 2 }} = \sqrt 2 \left( A \right)\)

b) Nhận định b đúng.

Mỗi ô của trục thời gian ứng với \(\dfrac{{10}}{3}\left( {ms} \right)\)

Khoảng cách giữa hai đỉnh kế tiếp nhau cách nhau 6 ô

\( \Rightarrow \) Chu kì của dòng điện bằng: \(T = 6.\dfrac{{10}}{3} = 20\left( {ms} \right) = 0,02\left( s \right)\)

c) Nhận định c sai.

Cách 1: Tại \(t = 0\) ta có: \(\left\{ \begin{array}{l}i =  - 1A =  - \dfrac{{{I_0}}}{2}\\i \uparrow \end{array} \right. \Rightarrow \varphi  =  - \dfrac{{2\pi }}{3}\left( {rad} \right)\)

Cách 2: Ta có: \(\left\{ \begin{array}{l}i = {I_0}.\cos \left( {\omega t + \varphi } \right)\\i' =  - {I_0}\omega .\sin \left( {\omega t + \varphi } \right)\end{array} \right.\)

Tại \(t = 0\): \(\left\{ \begin{array}{l}i = {I_0}.\cos \varphi  =  - \dfrac{{{I_0}}}{2} \Rightarrow \cos \varphi  =  - \dfrac{1}{2} \Rightarrow \left[ \begin{array}{l}\varphi  = \dfrac{{2\pi }}{3}\\\varphi  =  - \dfrac{{2\pi }}{3}\end{array} \right.\\i' =  - {I_0}\omega .\sin \varphi  > 0 \Rightarrow \sin \varphi  < 0\end{array} \right. \Rightarrow \varphi  =  - \dfrac{{2\pi }}{3}\)

d) Nhận định d sai.

Tần số góc: \(\omega  = \dfrac{{2\pi }}{T} = \dfrac{{2\pi }}{{0,02}} = 100\pi \left( {rad/s} \right)\)

Biểu thức của cường độ dòng điện: \(i = 2.\cos \left( {100\pi t - \dfrac{{2\pi }}{3}} \right)\left( A \right)\)

Thay \(t = \dfrac{1}{{120}}s\) vào i ta được \(i = 1\left( A \right)\)

Vậy: a – S; b – Đ; c – S; d – S.

Đáp án cần chọn là: S; Đ; S; S
