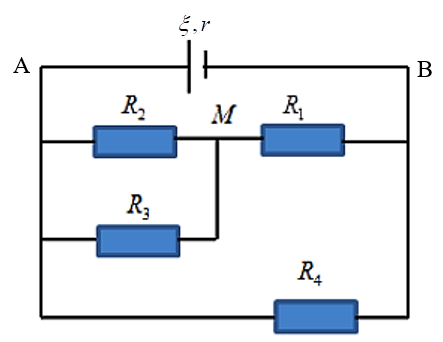

Cho mạch điện như hình vẽ. Trong đó \(\xi = 6\,\,V;\,\,r = 0,5\,\,\Omega ;\,\,{R_1} = 1\,\,\Omega ;\,\,{R_2} = {R_3} = 4\,\,\Omega ;\,\,{R_4} = 6\,\,\Omega \).
| Đúng | Sai | |
|---|---|---|
| a) Điện trở tương đương của toàn mạch là \(3\,\,\Omega \). | ||
| b) Cường độ dòng điện trong mạch chính là 2 A. | ||
| c) Hiệu điện thế giữa hai đầu \({R_3}\) là 3,2 V. | ||
| d) Nhiệt lượng Q tỏa ra ở điện trở ngoài R và điện trở trong r trong khoảng thời gian t = 2 phút là 1728 J. |
Đáp án đúng là: S; S; Đ; Đ
Quảng cáo
- Công thức của đoạn mạch mắc nối tiếp: \(\left\{ \begin{array}{l}{R_{td}} = {R_1} + {R_2}\\I = {I_1} = {I_2}\\U = {U_1} + {U_2}\end{array} \right.\)
- Công thức của đoạn mạch mắc song song: \(\left\{ \begin{array}{l}\dfrac{1}{{{R_{td}}}} = \dfrac{1}{{{R_1}}} + \dfrac{1}{{{R_2}}}\\I = {I_1} + {I_2}\\U = {U_1} = {U_2}\end{array} \right.\)
- Định luật Ôm đối với toàn mạch: \(I = \dfrac{\xi }{{r + {R_N}}}\)
- Định luật Ôm đối với đoạn mạch chỉ chứa điện trở: \(I = \dfrac{U}{R}\)
- Công thức tính nhiệt lượng: \(Q = {I^2}Rt\)
Cấu trúc mạch ngoài: \(\left[ {\left( {{R_2}//{R_3}} \right)\,\,nt\,\,{R_1}} \right]//{R_4}\)
a) Ta có: \({R_2}//{R_3} \Rightarrow {R_{23}} = \dfrac{{{R_2}{R_3}}}{{{R_2} + {R_3}}} = \dfrac{{4.4}}{{4 + 4}} = 2\Omega \)
\({R_{23}}\,\,nt\,\,{R_1} \Rightarrow {R_{123}} = {R_{23}} + {R_1} = 2 + 1 = 2\Omega \)
\({R_{123}}//{R_4} \Rightarrow {R_{td}} = {R_{1234}} = \dfrac{{{R_{123}}.{R_4}}}{{{R_{123}} + {R_4}}} = \dfrac{{2.6}}{{2 + 4}} = 2\Omega \)
→ a sai
b) Cường độ dòng điện trong mạch chính là:
\(I = \dfrac{\xi }{{r + {R_{td}}}} = \dfrac{6}{{0,5 + 2}} = 2,4A\)
→ b sai
c) Hiệu điện thế giữa hai đầu \({R_4}\) là:
\({U_4} = {U_{AB}} = \xi - I.r = 6 - 2,4.0,5 = 4,8V\)
Cường độ dòng điện chạy qua \({R_4}\) là:
\({I_4} = \dfrac{{{U_4}}}{{{R_4}}} = \dfrac{{4,8}}{6} = 0,8A \Rightarrow {I_{23}} = I - {I_4} = 2,4 - 0,8 = 1,6A\)
Hiệu điện thế giữa hai đầu \({R_3}\) là:
\({U_3} = {U_{23}} = {I_{23}}.{R_{23}} = 1,6.2 = 3,2V\)
→ c đúng
d) Nhiệt lượng tỏa ra ở điện trở ngoài R và điện trở trong r trong khoảng thời gian 2 phút là:
\(Q = {I^2}.\left( {{R_{td}} + r} \right).t = 2,{4^2}.\left( {2 + 0,5} \right).2.60 = 1728J\)
→ d đúng
Đáp án cần chọn là: S; S; Đ; Đ
