Trong mỗi mạch mắc điện trở, Ampe kế có điện trở là $2\mspace{6mu}\Omega$. Mạch

Câu hỏi số 836129:

Vận dụng

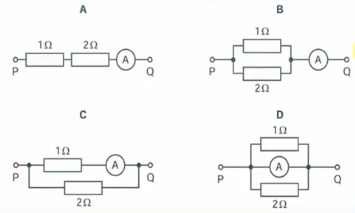

Trong mỗi mạch mắc điện trở, Ampe kế có điện trở là $2\mspace{6mu}\Omega$. Mạch điện nào Ampe kế có số chỉ lớn nhất khi cùng một hiệu điện thế được đặt vào các điểm $\text{P}$ và$\text{Q}$?

A. Hình A

B. Hình B

C. Hình C

D. Hình D

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:836129

Phương pháp giải

So sánh cường độ dòng điện qua ampe kế ($I_{A}$) trong các mạch bằng cách sử dụng Định luật Ohm: $I = \dfrac{U}{R_{\text{nhánh}}}$

Mạch nào có $R_{\text{nhánh}}$ nhỏ nhất thì $I_{A}$ lớn nhất.

Giải chi tiết

Gọi hiệu điện thế đặt vào $\text{P}$ và $\text{Q}$ là $U$.

Mạch A (Nối tiếp): $\left. R_{td} = R_{1} + R_{A} + R_{2} = 1 + 2 + 2 = 5\mspace{6mu}\Omega\Rightarrow I_{A} = \dfrac{U}{5} \right.$

Mạch B $(R_{1}//R_{2})ntA$:

$\begin{array}{l} {R_{td} = \dfrac{R_{1}.R_{2}}{R_{1} + R_{2}} + R_{A} = \dfrac{1.2}{1 + 2} + 2 = \dfrac{8}{3}\mspace{6mu}\Omega} \\ \left. \Rightarrow I_{A} = \dfrac{U}{8/3} = \dfrac{3}{8}U \right. \end{array}$

Mạch C : (Ampe kế mắc nối tiếp với $R_{1}$)$//R_{2}$.

$R_{1A} = 1 + 2 = 3\Omega$

$I_{A} = I_{R_{1}} = \dfrac{U}{3} = \dfrac{U}{3}$

Mạch D :$R_{1}//R_{2}//A$$$

$I_{A} = \dfrac{U}{R_{A}} = \dfrac{U}{2}$

Số chỉ ampe kế lớn nhất

Đáp án cần chọn là: D
