Có ba tụ điện $C_{1} = 3nF;C_{2} = 2nF;C_{3} = 20nF$được mắc như hình vẽ. Nối bộ tụ điện với

Câu hỏi số 838751:
Vận dụng

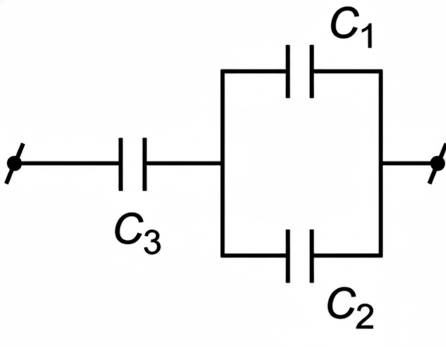

Có ba tụ điện $C_{1} = 3nF;C_{2} = 2nF;C_{3} = 20nF$được mắc như hình vẽ. Nối bộ tụ điện với hai cực một nguồn điện có hiệu điện thế 30 V.

a)Tính điện dung tương đương của bộ tụ điện.

b)Tính điện tích và hiệu điện thế trên các tụ điện.

Quảng cáo

Xem lời giải
Câu hỏi:838751
Phương pháp giải

Kiến thức về tụ điện ghép nối tiếp và song song

Giải chi tiết

a. Ta có: $\left\lbrack {C_{3}\ nt\ \left( {C_{1}\text{//C}_{2}} \right)} \right\rbrack$

$C_{12} = C_{1} + C_{2} = 5nF$

$C = \dfrac{C_{3}C_{12}}{C_{3} + C_{12}} = \dfrac{20.5}{20 + 5} = 4nF$

b. Ta có:$Q = Q_{3} = Q_{12} = CU = 4.30 = 120nC$

$\left. \Rightarrow\left\{ \begin{matrix} {U_{3} = \dfrac{Q_{3}}{C_{3}} = \dfrac{120}{20} = 6V\ \ \ \ \ \ } \\ {U_{1} = U_{2} = U - U_{3} = 24V} \end{matrix} \right.\Rightarrow\left\{ \begin{matrix} {Q_{1} = C_{1}U_{1} = 72nC} \\ {Q_{2} = C_{2}U_{2} = 48nC} \end{matrix} \right. \right.$
