Cho các hình vẽ dưới đây, hình nào chỉ không đúng hướng của véc tơ cảm ứng từ tại M gây

Câu hỏi số 957762:

Thông hiểu

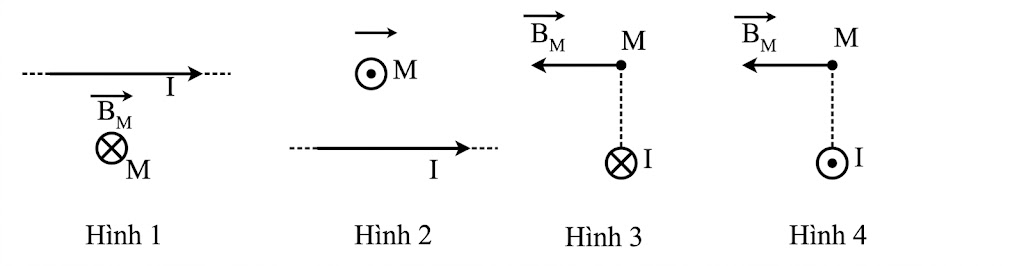

Cho các hình vẽ dưới đây, hình nào chỉ không đúng hướng của véc tơ cảm ứng từ tại M gây bởi dòng điện trong dây dẫn thẳng dài vô hạn?

A. Hình 2.

B. Hình 3.

C. Hình 4.

D. Hình 1.

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:957762

Phương pháp giải

Áp dụng quy tắc nắm tay phải đối với dòng điện thẳng dài: Nắm bàn tay phải sao cho ngón cái choãi ra chỉ chiều dòng điện, khi đó chiều khum của các ngón tay còn lại chỉ chiều của đường sức từ. Véc-tơ cảm ứng từ $\overset{\rightarrow}{B}$ tiếp tuyến với đường sức từ tại điểm đang xét.

Giải chi tiết

Đối với Hình 1 và 2, dòng điện nằm ngang hướng sang phải. Phía dưới dây (điểm M hình 1), $\overset{\rightarrow}{B}$ có chiều đâm vào mặt phẳng hình vẽ. Phía trên dây (điểm M hình 2), $\overset{\rightarrow}{B}$ đâm ra ngoài. Cả hai hình đều đúng.

Ở Hình 3, dòng điện có chiều đâm vào trong mặt phẳng hình vẽ. Theo quy tắc nắm tay phải, đường sức từ là các vòng tròn theo chiều kim đồng hồ. Tại điểm M nằm ngay phía trên dây dẫn, véc-tơ tiếp tuyến ${\overset{\rightarrow}{B}}_{M}$ phải hướng sang phải. Tuy nhiên hình vẽ lại cho ${\overset{\rightarrow}{B}}_{M}$ hướng sang trái nên Hình 3 sai.

Ở Hình 4, dòng điện có chiều đâm ra ngoài. Đường sức từ ngược chiều kim đồng hồ. Tại điểm M phía trên dây, véc-tơ ${\overset{\rightarrow}{B}}_{M}$ hướng sang trái nên Hình 4 đúng.

Đáp án cần chọn là: B
