Hình nào sau đây mô tả đúng hướng của đường sức từ xung quanh dòng điện thẳng

Câu hỏi số 958120:

Thông hiểu

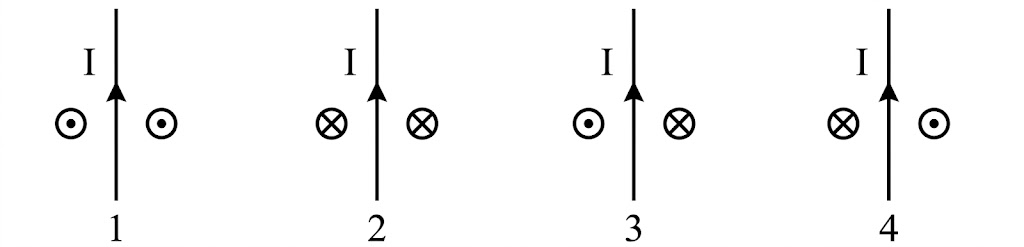

Hình nào sau đây mô tả đúng hướng của đường sức từ xung quanh dòng điện thẳng dài?

A. Hình 4.

B. Hình 2.

C. Hình 1.

D. Hình 3.

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:958120

Phương pháp giải

Sử dụng quy tắc nắm bàn tay phải để xác định chiều của đường sức từ sinh ra bởi dòng điện thẳng dài.

Giải chi tiết

Áp dụng quy tắc nắm bàn tay phải: Nắm bàn tay phải sao cho ngón cái choãi ra hướng theo chiều dòng điện $I$ (hướng từ dưới lên trên), các ngón tay còn lại khum vào chỉ chiều của đường sức từ.

Xét trên mặt phẳng hình vẽ chứa dây dẫn: phía bên phải dây dẫn, chiều khum của các ngón tay hướng đâm vào mặt phẳng (ký hiệu $\otimes$); phía bên trái dây dẫn, chiều khum của các ngón tay hướng đâm ra khỏi mặt phẳng (ký hiệu $\odot$).

Đối chiếu với các hình, ta thấy Hình 3 mô tả đúng.

Đáp án cần chọn là: D
