Một dây dẫn thẳng, dài vô hạn đặt vuông góc với mặt phẳng trang giấy. Dòng điện chạy qua

Câu hỏi số 962430:

Nhận biết

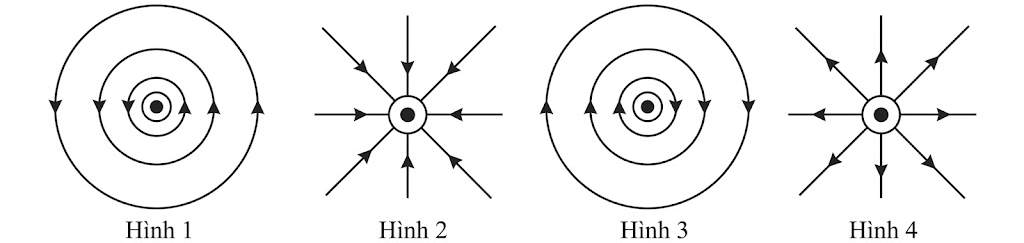

Một dây dẫn thẳng, dài vô hạn đặt vuông góc với mặt phẳng trang giấy. Dòng điện chạy qua dây có chiều từ trong ra ngoài. Hình nào dưới đây biểu diễn đúng dạng và chiều đường sức từ của dòng điện nói trên?

A. Hình 1.

B. Hình 2.

C. Hình 3.

D. Hình 4.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:962430

Phương pháp giải

Hình dạng đường sức từ của dòng điện thẳng dài: Là các đường tròn đồng tâm nằm trong mặt phẳng vuông góc với dây dẫn, có tâm nằm trên dây dẫn.

Chiều đường sức từ: Được xác định theo quy tắc nắm tay phải.

Giải chi tiết

Kí hiệu dấu chấm tròn ở tâm cho biết dòng điện thẳng đang có chiều đi từ trong mặt phẳng giấy hướng ra ngoài (hướng về phía mắt người quan sát).

Dạng đường sức từ của dòng điện thẳng dài là các đường tròn đồng tâm. Áp dụng quy tắc nắm tay phải: Nắm bàn tay phải sao cho ngón cái choãi ra chỉ chiều dòng điện (chỉ thẳng từ mặt giấy ra ngoài), khi đó chiều khum của các ngón tay còn lại chỉ chiều của đường sức từ. Ta thấy các ngón tay sẽ khum lại theo ngược chiều kim đồng hồ.

Đối chiếu với các hình, Hình 1 có các đường sức từ là các đường tròn đồng tâm và mũi tên chỉ ngược chiều kim đồng hồ, hoàn toàn phù hợp.

Đáp án cần chọn là: A
