Giả sử có một dây dẫn thẳng dài vô hạn có dòng điện I chạy qua theo phương vuông góc với

Câu hỏi số 968924:

Thông hiểu

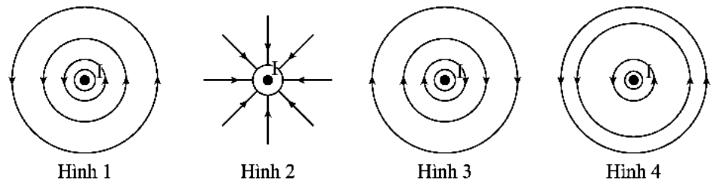

Giả sử có một dây dẫn thẳng dài vô hạn có dòng điện I chạy qua theo phương vuông góc với mặt phẳng hình vẽ và có chiều từ trong ra ngoài. Hình vẽ nào dưới đây mô tả đúng các đường sức từ của dòng điện đó?

A. Hình 2.

B. Hình 4.

C. Hình 3.

D. Hình 1.

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:968924

Phương pháp giải

Sử dụng quy tắc nắm tay phải đối với dòng điện thẳng dài: Nắm bàn tay phải sao cho ngón cái choãi ra chỉ chiều của dòng điện, khi đó các ngón tay kia khum lại sẽ chỉ chiều của các đường sức từ.

Giải chi tiết

Áp dụng quy tắc nắm tay phải: đặt ngón cái hướng từ trong ra ngoài theo chiều dòng điện, các ngón tay còn lại khum lại sẽ chỉ chiều ngược chiều kim đồng hồ.

Do đó, các đường sức từ của dòng điện này là các đường tròn đồng tâm có chiều mũi tên ngược chiều kim đồng hồ.

$\Rightarrow$ Hình 1 là mô tả đúng tính chất này.

Đáp án cần chọn là: D
