Đoạn mạch AB gồm đoạn AM (chứa tụ điện C nối tiếp điện trở R) và đoạn MB (chứa cuộn

Câu hỏi số 101386:

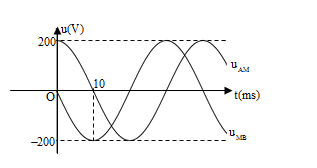

Đoạn mạch AB gồm đoạn AM (chứa tụ điện C nối tiếp điện trở R) và đoạn MB (chứa cuộn dây). Đặt vào hai đầu mạch một điện áp xoay chiều ổn định. Đồ thị theo thời gian của u_AM và u_MB như hình vẽ. Lúc t = 0, dòng điện đang có giá trị i = +I₀/√2 và đang giảm. Biết C = 1/5π mF , công suất tiêu thụ của mạch là

A. 200 W.

B. 100 W.

C. 400 W.

D. 50 W.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:101386

Giải chi tiết

Từ đồ thị suy ra phương trình: u_AM = 200cos50πt(V) và u _MB = 200cos(50πt + π/2) (V)

=> u _AB= 200√2 cos(50πt + π /4) (V)

(Chu kì dòng điện là T = 4.10 ms = 40 ms = 40.10^-3 s nên ω = 50π)

Tại t = 0, dòng điện đang có giá trị i = + I₀/√2 và đang giảm nên pha ban đầu của i là + π /4

=> Mạch đang cộng hưởng.

u_AM và u_MBđều lệch π /4so với i, giá trị hiệu dụng của chúng cũng bằng nhau nên R = r = Z_L = Z_C = 100 Ω

Công suất của mạch là P = U² / (R +r ) = 200² / (100 + 100) = 200 W

=> Đáp án A

Đáp án cần chọn là: A
