Có ba điện trở R1, R2, R3 (R1 , R2 , R3 đều khác 0) được ghép thành bộ (không ghép hình sao và tam giác, không ghép đoản mạch các điện trở, mỗi cách ghép đều chứa cả 3 điện trở)

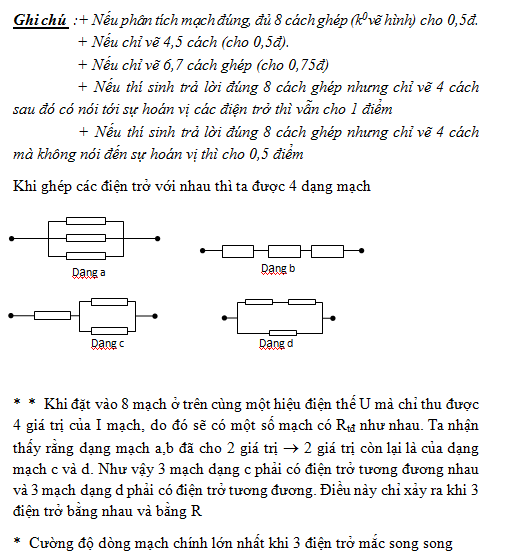

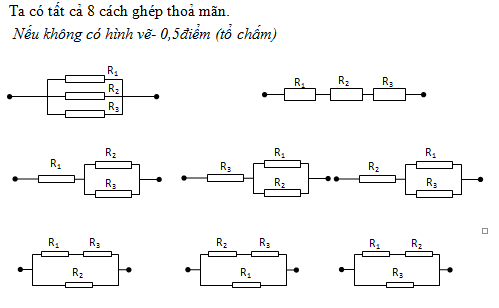

a) Hỏi có tất cả bao nhiêu cách ghép R1, R2, R3 thành bộ. Vẽ các cách ghép đó (Xét cả trường hợp đổi chỗ các điện trở mà dẫn đến điện trở mạch có thể thay đổi)
b) Đặt vào hai đầu các cách ghép trên hiệu điện thế không đổi U = 24V rồi đo cường độ dòng điện mạch chính trong các cách ghép đó thì chỉ thu được 4 giá trị, trong đó giá trị lớn nhất là 9A.

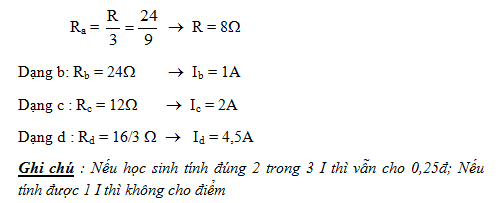

c) Hỏi cường độ dòng điện mạch chính của các cách ghép khác là bao nhiêu. Bỏ qua điện trở các dây nối.
Chuyên Thái Bình 2009
