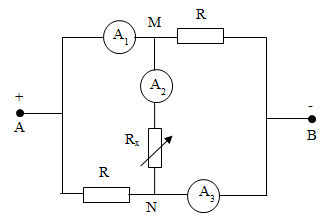

Cho mạch điện như Hình 3. Hiệu điện thế giữa hai đầu mạch không đổi và bằng U.

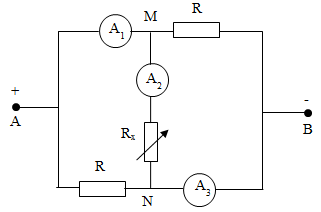

Cho mạch điện như Hình 3. Hiệu điện thế giữa hai đầu mạch không đổi và bằng U. Các ampe kế giống nhau có cùng điện trở RA. Giá trị điện trở R = 12Ω; Rx là biến trở. Khi Rx = 12Ω thì ampe kế A1 chỉ I1 = 120 mA, ampe kế A2 chỉ I2 = 40mA, dòng qua ampe kế A2 có chiều từ M đến N.
a. Tìm RA và U.
b. Tìm Rx để tổng số chỉ của ampe kế là 410 mA.
Quảng cáo
Định luật Ôm: I = U/R
a)
Do tính đối xứng của mạch nên số chỉ của ampe kế A3 cũng là 120 mA như ampe kế A1.
Ta có: IR = IA1 – IA2 = 80 mA.
UAN = IR.R = IA1RA + IA2(RA + Rx)
=> 0,08.12 = 0,12RA + 0,04(RA + 12)
=> RA = 3
UAB = IA1RA + IRR = 0,12.3 + 0,08.12 = 1,32 V
b)
Do RA < R nên khi chưa có cầu MN (A2 và Rx) thì UMN > 0
=> Khi gắn cầu MN thì dòng qua A2 đi từ M đến N
Theo đề có: IA1 + IA2 + IA3 = 2IA1 + IA2 = 0,41 A (1)
Mà: U = IA1RA + IRR = IA1RA + (IA1 – IA2)R
=> 15IA1 – 12IA2 = 1,32 (2)
Từ (1) và (2): => IA1 = 0,16 A ; IA2 = 0,09 A
=> IR = 0,07 A
UR = IRR = IA1RA + IA2(R + x)
=> 0,07.12 = 0,16.3 + 0,09(12 + x) => x = 1Ω
