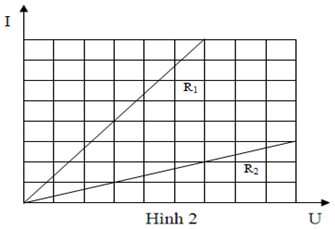

Hai dây dẫn đồng chất, tiết diện đều, cùng chiều dài, có điện trở tương ứng là R₁ và R₂. Đồ thị biểu diễn sự phụ thuộc của cường độ dòng điện qua dây dẫn vào hiệu điện thế hai đầu dây như Hình 2.

a) Từ đồ thị tính tỉ số \({{{R_2}} \over {{R_1}}}\)

b) Biết dây dẫn R₁ có đường kính tiết diện là 1,5mm. Tính đường kính tiết diện của dây dẫn R₂.

Quảng cáo

Xem lời giải

Câu hỏi:232762

Phương pháp giải

Biểu thức định luật Ôm: I = U/R

Công thức tính điện trở của dây dẫn R = ρl/S

Giải chi tiết

\({{{R_2}} \over {{R_1}}} = {{{U_2}} \over {{I_2}}}{{{I_1}} \over {{U_1}}}\)
Từ đồ thị ta thấy khi U₁= U₂ thì I₂= 4I₁

b) Vì điện trở tỉ lệ nghịch với tiết diện:
R₂= 4R₁ => S₂= S₁/4 \( \Rightarrow {{\pi {d_2}^2} \over 4} = {{\pi {d_1}^2} \over {4.4}} \Rightarrow {d_2} = {{{d_1}} \over 2} = {{1,5} \over 2} = 0,75mm\)
