Cho thấu kính hội tụ L, quang tâm O, trục chính ∆. Tia sáng SI truyền đến thấu kính, cắt ∆

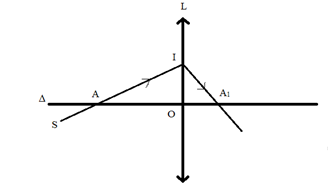

Cho thấu kính hội tụ L, quang tâm O, trục chính ∆. Tia sáng SI truyền đến thấu kính, cắt ∆ tại A1, OA = x, OA1 = 0,5x
a. Bằng cách vẽ, hãy xác định các tiêu điểm F và F’ của thấu kính, vận dụng kiến thức hình học thiết lập mối quan hệ giữa OF, OA và OA1; từ đó tính tiêu cự f của thấu kính L theo x.
b. Đặt sau thấu kính một gương phẳng G vuông góc với ∆, cắt ∆ tại O’. Tia ló IA1 phản xạ trên gương G rồi khúc xạ qua thấu kính và cho tia ló cuối cùng JR cắt ∆ tại B. Biết OB = 2f. Tính OO’ theo x.
c. Giữ cố định thấu kính và tia tới SI. Từ vị trí ở câu b), dịch chuyển gương G dọc theo ∆ một đoạn bao nhiêu ( tính theo x), theo chiều nào để tia ló JR song song với ∆ ?
Quảng cáo
Sử dụng lí thuyết về sự tạo ảnh qua thấu kính hội tụ
Sử dụng tỉ số đồng dạng của các cặp tam giác đồng dạng

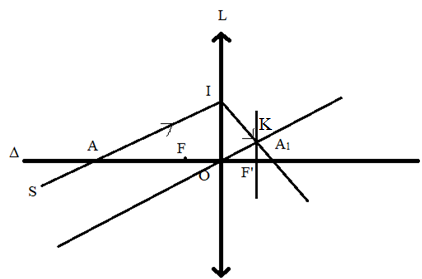

a. Qua O kẻ đường thẳng song song với tia tới SI cắt IA1 tại K
Qua K dựng đường thẳng vuông góc với trục chính D , cắt D tại F’
Lấy F đối xứng với F’ qua O
OF = OF’ = f
Xét các cặp tam giác đồng dạng AOI và OF’K; AA1I và OA1K có:
\({{O{A_1}} \over {A{A_1}}} = {{OK} \over {AI}} = {{{\rm{OF}}'} \over {AO}} \Rightarrow {\rm{OF}}' = {{OA.O{A_1}} \over {OA + O{A_1}}} = {\rm{OF}} = f = {1 \over 3}x\)
b)
OB = 2f = 2x/3

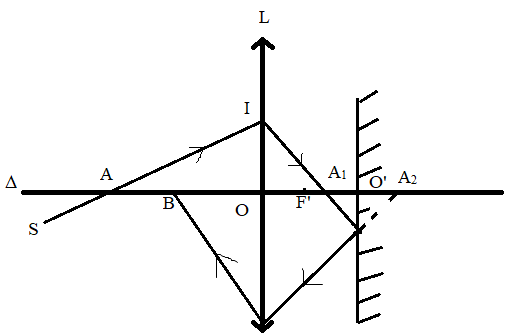

Đặt OO’ = a => O’A1 = O’A2 = a – 0,5x
OA2 = OO’ + O’A2 = 2a – 0,5x
Áp dụng công thức thấu kính đã chứng minh ở a) có: \({{OB.O{A_2}} \over {OB + O{A_2}}} = f \Rightarrow {{{2 \over 3}x.(2{\rm{a}} - 0,5x)} \over {{2 \over 3}x + (2{\rm{a}} - 0,5x)}} = {1 \over 3}x \Rightarrow a = {7 \over {12}}x\)
c)

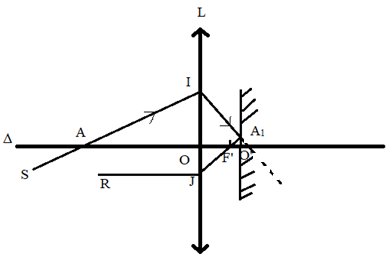

Để tia ló JR song song với D thì tia sáng sau khi phản xạ trên gương phải đi qua tiêu điểm F’
Từ hình ta thấy F’O’ = O’A1 = \({{F'{A_1}} \over 2} = {1 \over {12}}x\) => OO’ = OF’ + F’O’ = 5x/12
