Một hộp kín có 3 đầu ra 1, 2, 3, bên trong hộp có một nguồn điện có hiệu điện thế U không

Câu hỏi số 233613:

Vận dụng cao

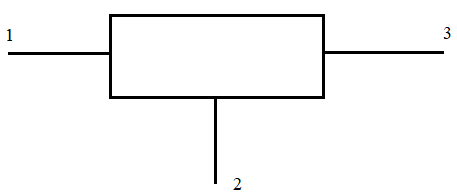

Một hộp kín có 3 đầu ra 1, 2, 3, bên trong hộp có một nguồn điện có hiệu điện thế U không đổi và một điện trở R. Dùng điện trở r = 10 lần lượt mắc vào các cặp đầu ra (1,2), (1,3), (2,3) và dùng ampe kế đo cường độ dòng điện qua r thì số chỉ ampe kế theo thứ tự là I₁₂ = 1,2 A; I₁₃ = 0,4 A; I₂₃ = 0. Hãy vẽ sơ đồ mạch điện trong hộp kín, tính giá trị của U và R. Bỏ qua điện trở dây nối và ampe kế

Quảng cáo

Xem lời giải

Câu hỏi:233613

Giải chi tiết

Căn cứ vào dữ kiện bài cho, ta có sơ đồ như hình vẽ:

+ Khi mắc r vào 2 đầu 1,2

Có: U = I₁₂.r = 1,2.10 = 12(V)

+ Khi mắc r vào 2 đầu 1,3

Có R_m = R + r = \({U \over {{I_{13}}}}\) = 30 => R = 30 – 10 = 20

+ Khi mắc r vào 2 đầu 2,3

=> Mạch hở, không có dòng điện chạy qua r, thỏa mãn đề bài.
