Thầy giáo đưa cho bạn Huệ một hộp kín có 3 đầu ra tại 3 chốt cắm A, B, C. Các chốt này được nối với 3 đầu (I), (II), (III) của mạch điện trong hộp gồm một nguồn điện có hiệu điện thế U không đổi, một điện trở R0 và một bóng đèn dây tóc được mắc với nhau theo sơ đồ được vẽ trên vỏ hộp như Hình 5. Bạn Huệ được yêu cầu lên phương án thí nghiệm và thực hiện các phép đo để kiểm tra xem chốt nào được nối với đầu nào (I, II hay III). Dụng cụ được phát thêm bao gồm: một ampe kế, một biến trở RX có thể đọc được giá trị điện trở ở từng vị trí, các dây nối có điện trở không đáng kể và đủ dùng.

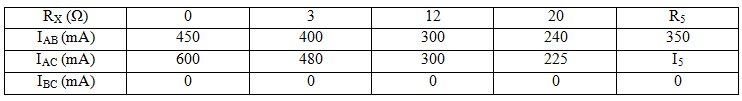

Huệ đã tiến hành thực nghiệm như sau: Mắc nối tiếp ampe kế với biến trở rồi nối đoạn mạch này vào giữa hai chốt A và B. Điều chỉnh RX đến một giá trị nhất định rồi đọc số chỉ IAB của ampe kế trong mỗi trường hợp ấy và ghi vào bảng kết quả đo. Thực hiện tương tự với các cặp chốt A và C, sau đó là B và C. Bảng kết quả đo được như sau:
a) Để đơn giản cho việc tính toán, chúng ta coi rằng ampe kế và nguồn điện là lí tưởng.
Xử lí các số liệu đo được trong bảng kết quả này, Huệ đã hoàn thành được nhiệm vụ mà thầy giáo giao cho
+ Em hãy chỉ ra chốt A, B, C tương ứng được nối với đầu nào của mạch điện? Trình bày cơ sở của các nhận định đó. Tính U và R0?
+ Đưa ra một phương án hợp lí để tìm để tìm các giá trị R5 và I5 trong bảng trên. Từ đó xác định các giá trị này.
b) Trên thực tế, nguồn điện và ampe kế đều có những điện trở nhất định; kí hiệu tương ứng là r và RA. Các kết luận và giá trị tính được trong phần a) cần phải điều chỉnh như thế nào?
Quảng cáo
Từ bảng số liệu suy ra chốt A nối với đầu III
Gọi U’ là hiệu điện thế trên hai đầu ra có điện trở R0
Ta có U’ = RX.I = U – R0I => U’ là hàm bậc nhất của I

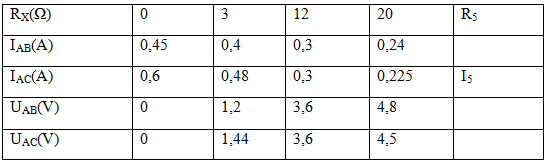

Ta có bảng sau
Từ bảng trên ta thấy UAC phụ thuộc vào IAC theo hàm bậc nhất
ð Chốt C nối đầu I, chốt B nối đầu II
Ta có \({R_1} = - \frac{{\Delta {U_{AC}}}}{{\Delta {I_{AC}}}} = - \frac{{1,44 - 0}}{{0,48 - 0,6}} = 12\Omega \)
\(U = {U_{AC}} + {R_0}{I_{AC}} = 0 + 0,6.12 = 7,2V\)
Ta lại có \({R_5}{I_5} = U - {R_0}{I_5} \Leftrightarrow {R_5} = \frac{U}{{{I_5}}} - {R_0}\)
Đọc giá trị I5 từ ampe kế sẽ suy ra giá trị R5
b) Gía trị U = 7,2V
R0 = 12 –(r + RA) Ω
