cho mạch điện xoay chiều AB gồm hai đoạn mạch AM và MB mắc nối tiếp nhau. Đoạn mạch AM chứa cuộn dây có điện trở thuần r = 50 Ω và độ tự cảm \(L = \frac{1}{{2\pi }}H\) . Đoạn mạch MB chứa điện trở thuần R và tụ điện có điện dung C. Biết điện áp tức thời giữa hai đầu đoạn mạch AM là
\({u_{ÁM}} = 200\cos \left( {100\pi t + \frac{\pi }{6}} \right)(V)\)
và điện áp tức thời giữa hai đầu đoạn mạch MB là
\({u_{MB}} = 120\sqrt 2 \cos \left( {100\pi t - \frac{\pi }{4}} \right)(V)\)
Điện dung C có giá trị bằng
Đáp án đúng là: A
Quảng cáo
Sử dụng công thức định luật Ôm và công thức tính tan của một hiệu
ta có: ZL = 50 Ω.
\({Z_{rL}} = \sqrt {{r^2} + Z_L^2} = \sqrt {{{50}^2} + {{50}^2}} = 50\sqrt 2 \Omega \)
Vậy cường độ dòng điện hiệu dụng là
\(I = \frac{U}{{{Z_{rL}}}} = \frac{{200}}{{\sqrt 2 .50\sqrt 2 }} = 2(A)\)
Điện trở của đoạn mạch MB là:
\({Z_{MB}} = \frac{{{U_{MB}}}}{I} = \frac{{120}}{2} = 60\Omega = \sqrt {{R^2} + {Z_C}^2} = > {R^2} + {Z_C}^2 = 3600\)
Độ lệch pha của hai điện áp là :
\(\frac{\pi }{6} - \frac{{ - \pi }}{4} = \frac{{5\pi }}{{12}}\)

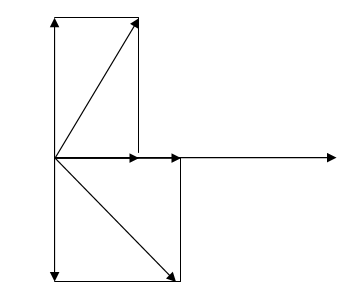

Ta có giản đồ vecto
\(\begin{array}{l}
\tan \left( {{\varphi _1} - {\varphi _2}} \right) = \frac{{\tan {\varphi _1} - \tan {\varphi _2}}}{{1 + \tan {\varphi _1}.\tan {\varphi _2}}} = \frac{{\frac{{{Z_L}}}{r} - \frac{{ - {Z_C}}}{R}}}{{1 + \frac{{{Z_L}}}{r}.\frac{{ - {Z_C}}}{R}}} = \tan \left( {\frac{{5\pi }}{{12}}} \right) = 2 + \sqrt 3 \\
\Leftrightarrow 1 + \frac{{{Z_C}}}{R} = (2 + \sqrt 3 ).(1 + \frac{{ - {Z_C}}}{R})\\
\Leftrightarrow \frac{{{Z_C}}}{R} = \frac{1}{{\sqrt 3 }} = > R = \sqrt 3 .{Z_C}(*)
\end{array}\)
Thay vào biểu thức ZRC ta tính được
\(\begin{array}{l}
{Z_C} = 30\Omega \\
= > C = \frac{1}{{\omega {Z_C}}} = \frac{1}{{100\pi .30}} = 106\mu F
\end{array}\)
Đáp án cần chọn là: A
