Đặt một điện áp xoay chiều u (t)= U\(\sqrt 2 \) cos (wt + j ) (V) vào hai đầu đoạn mạch nối
Đặt một điện áp xoay chiều u (t)= U\(\sqrt 2 \) cos (wt + j ) (V) vào hai đầu đoạn mạch nối tiếp gồm đoạn mạch AM và MB ,biết đoạn AM chứa điện trở thuần R và cuộn dây thuần cảm L, đoạn MB chỉ chứa tụ điện có điện dung C thay đổi . Điều chỉnh tụ điện C sao cho điện áp hiệu dụng hai đầu tụ có giá trị là 2U, khi đó điện áp hai đầu đoạn AM thì vuông pha với điện áp hai đầu AB. Tìm điện áp hiệu dụng hai đầu cuộn cảm thuần lúc này
Đáp án đúng là: A
Quảng cáo
Sử dụng giản đồ vecto và định lí Pi – ta – go trong tam giác vuông

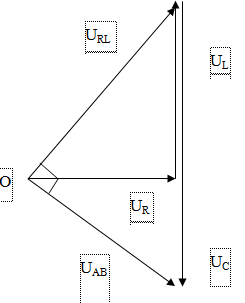

Ta có giản đồ vecto như sau
Dựa vào giản đồ vecto ta có:
\(\begin{array}{l}U_{RL}^2 = U_C^2 - U_{AB}^2 = {(2U)^2} - {U^2} = 3{U^2}\\U_{RL}^2 = U_R^2 + U_L^2 = 3{U^2}\\U_{AB}^2 = U_R^2 + {({U_C} - {U_L})^2} \Leftrightarrow {U^2} = U_R^2 + 4{U^2} + 4U{U_L} + U_L^2\\ \Rightarrow {U^2} = 7{U^2} + 4U{U_L} \Rightarrow {U_L} = 1,5U\end{array}\)
Đáp án cần chọn là: A
