Vật sáng AB được đặt vuông góc với trục chính của một thấu kính hội tụ có tiêu cự f =
Vật sáng AB được đặt vuông góc với trục chính của một thấu kính hội tụ có tiêu cự f = 6cm. Điểm A nằm trên trục chính.
a, Hãy dựng ảnh A’B’ của SAB biết AB cách thấu kính một khoảng d=18cm.
b, Xác định chiều cao của ảnh A’B’ biết AB cao 4cm? ( không dùng công thức thấu kính)
Quảng cáo
- Sử dụng hai trong ba tia sáng đặc biệt để vẽ ảnh:
+ Tia tới đến quang tâm thì tia ló tiếp tục truyền thẳng theo phương của tia tới
+ Tia tới song song với trục chính thì tia ló qua tiêu điểm
+ Tia tới qua tiêu điểm thì tia ló song song với trục chính
- Từ hình vẽ xác định tính chất thật, ảo của ảnh
- Sử dụng sự đồng dạng của các tam giác tính được h’ và d’.
Tóm tắt:
TKHT có f = 6cm.
Vật sáng AB cao h = 4cm, d = 18 cm.
AB vuông góc với trục chính tại A
a) Vẽ hình tạo ảnh A’B’ đúng tỉ lệ.
b) Tìm h’ = ?cm;
Giải:

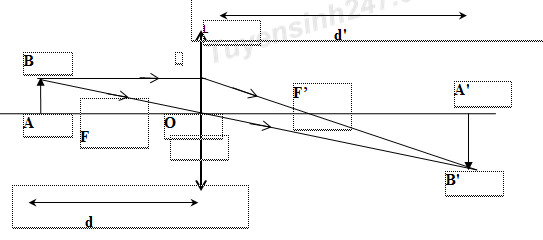

a) Vẽ hình theo tỉ lệ.
Từ hình vẽ, ta thấy ảnh là ảnh thật, lớn hơn vật, ngược chiều vật.
b)
+ Xét tam giác ABO và tam giác A’B’O
Có: \(\widehat {AOB} = \widehat {A'OB'}\) (đối đỉnh);
\(\widehat A = \widehat {A'} = {90^0}\)
Nên tam giác ABO đồng dạng tam giác A’B’O
Ta có các tỉ số đồng dạng:
\(\frac{{AB}}{{A'B'}} = \frac{{AO}}{{A'O}} \Leftrightarrow \frac{h}{{h'}} = \frac{d}{{d'}}\)
+ Xét tam giác OIF’ và tam giác F’A’B’
Có ; \(\widehat {IF'O} = \widehat {B'F'A'}\)
\(\widehat O = \widehat {A'} = {90^0}\)
Nên tam giác OIF’ đồng dạng tam giác F’A’B’ . Ta có tỉ số đồng dạng:
\(\frac{{OI}}{{A'B'}} = \frac{{OF'}}{{F'A'}} \Leftrightarrow \frac{{AB}}{{A'B'}} = \frac{{OF'}}{{OA' - OF'}} \Leftrightarrow \frac{d}{{d'}} = \frac{f}{{d' - f}}\)
+ Thay số từ đề bài ta có:
\(\frac{{18}}{{d'}} = \frac{6}{{d' - 6}} \Leftrightarrow 18d' - 108 = 6d' \Leftrightarrow 12d' = 108 \Leftrightarrow d' = 9cm\)
\(\frac{h}{{h'}} = \frac{d}{{d'}} \Leftrightarrow h' = h.\frac{{d'}}{d} = 4.\frac{9}{{18}} = 2cm\)
