Đặt một điện áp xoay chiều vào hai đầu một đoạn mạch AB như hình vẽ, trong đó cuộn dây

Câu hỏi số 327944:

Vận dụng

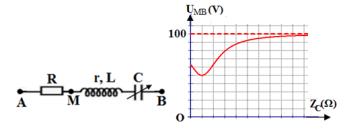

Đặt một điện áp xoay chiều vào hai đầu một đoạn mạch AB như hình vẽ, trong đó cuộn dây có r là điện trở và L hệ số tự cảm; tụ điện có điện dung C thay đổi được. Điều chỉnh C thì thấy điện áp hiệu dụng hai đầu đoạn mạch MB phụ thuộc vào dung kháng Z_C của tụ điện như đồ thị hình bên. Tỉ số R/r bằng

A. 3

B. 2

C. 4

D. 1

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:327944

Phương pháp giải

Tổng trở mạch RLrC là \(Z=\sqrt{{{(R+r)}^{2}}+{{({{Z}_{L}}-{{Z}_{C}})}^{2}}}\)

Biểu thức định luật Ôm cho đoạn mạch: I = U/Z

Giải chi tiết

Ta có:

\({{U}_{MB}}=I{{Z}_{MB}}=\frac{U\sqrt{{{r}^{2}}+{{({{Z}_{L}}-{{Z}_{C}})}^{2}}}}{\sqrt{{{(R+r)}^{2}}+{{({{Z}_{L}}-{{Z}_{C}})}^{2}}}}=\frac{U}{\sqrt{\frac{2Rr+{{r}^{2}}}{{{R}^{2}}+{{({{Z}_{L}}-{{Z}_{C}})}^{2}}}+1}}\)

Khi Z_C -> ∞ thì U_MB = U = 100V

Khi Z_C = Z_L thì U_MBmin =60V

\({{U}_{MB}}=\frac{U}{\sqrt{\frac{2Rr+{{r}^{2}}}{{{R}^{2}}}+1}}=60V\Rightarrow \frac{100}{\sqrt{\frac{2Rr+{{r}^{2}}}{{{R}^{2}}}+1}}=50V\Rightarrow \frac{2Rr+{{r}^{2}}}{{{R}^{2}}}=3\Rightarrow R=r\)

Đáp án cần chọn là: D
