Đặt điện áp xoay chiều có giá trị hiệu dụng U vào hai đầu mạch Ab như hình bên gồm hai
Đặt điện áp xoay chiều có giá trị hiệu dụng U vào hai đầu mạch Ab như hình bên gồm hai điện trở có R = 100Ω giống nhau, hai cuộn cảm thuần giống nhau và tụ điện có điện dung C. Sử dụng một dao động kí số ta thu được đồ thị biểu diễn sự phụ thuộc theo thời gian của điện áp giữa hai đầu đoạn mạch AM và MB như hình bên. Giá trị của C là
Đáp án đúng là: A
Quảng cáo
Dung kháng ZC = (ωC)-1
Tổng trở mạch RLC \(Z=\sqrt{{{R}^{2}}+{{({{Z}_{L}}-{{Z}_{C}})}^{2}}}\)
Đoạn mạch chỉ chứa điện trở có u cùng pha i; Đoạn mạch chỉ chứa tụ điện có u chậm pha hơn i một góc π/2; Đoạn mạch chỉ chứa cuộn cảm có u sớm pha hơn i một góc π/2;
Từ đồ thị ta thấy chu kỳ T = 26,5 – 6,5 = 20ms = 2.10-2s => ω = 100π (rad/s)
Do \(\frac{{{U}_{AM}}}{U{}_{MB}}=\frac{3}{4}\Rightarrow \frac{{{Z}_{AM}}}{Z{}_{MB}}=\frac{3}{4}\Rightarrow {{Z}_{AM}}=\frac{3}{4}{{Z}_{MB}}\) (1)
Từ đồ thị ta thấy hai điện áp lệch pha nhau π/2
Mạch AM chứa RL, mạch MB chứa RLC nên uAM sớm pha hơn mạch uMB góc π/2.

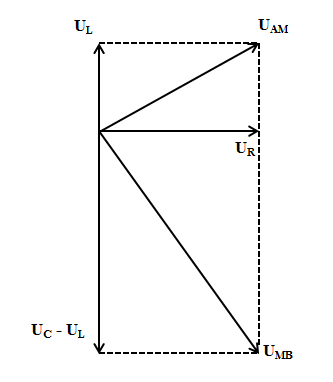

Từ giản đồ vec tơ ta có:
\(\frac{1}{{{R}^{2}}}=\frac{1}{Z_{AM}^{2}}+\frac{1}{Z_{MB}^{2}}\) (2)
Từ (1) và (2) => ZMB = 500/3 Ω, ZAM = 125Ω
Ta có: \({{Z}_{AM}}=\sqrt{{{R}^{2}}+Z_{L}^{2}}=\sqrt{{{100}^{2}}+Z_{L}^{2}}=125\Rightarrow {{Z}_{L}}=\) 75Ω
\({{Z}_{MB}}=\sqrt{{{R}^{2}}+{{(Z_{L}^{{}}-{{Z}_{C}})}^{2}}}=\sqrt{{{100}^{2}}+{{(75-{{Z}_{C}})}^{2}}}=\frac{500}{3}\Rightarrow Z_{C}^{{}}=\frac{625}{3}\Omega =\frac{1}{\omega C}\Rightarrow C=\frac{48}{\pi }\mu F\)
Đáp án cần chọn là: A
