Cho mạch điện như hình vẽ: Khi đóng khóa K, một đầu kim nam châm bị hút vào ống dây AB. a.
Cho mạch điện như hình vẽ: Khi đóng khóa K, một đầu kim nam châm bị hút vào ống dây AB.
a. Hãy vẽ các đường sức từ bên trong lòng ống dây và chiều các đường sức từ.
b. Xác định từ cực của ống dây và kim nam châm.
c. Nêu các cách để làm tăng từ trường của ống dây.
Quảng cáo
a. Áp dụng quy tắc nắm tay phải: Nắm bàn tay phải, rồi đặt sao cho bốn ngón tay hướng theo chiều dòng điện chạy qua các vòng dây thì ngón cái choãi ra chỉ chiều của đường sức từ trong lòng ống dây.
b.
+ Các đường sức từ đi ra từ cực Bắc và đi vào cực Nam
+ 2 từ cực cùng tên thì đẩy nhau khác tên thì hút nhau
c. Vận dụng lí thuyết về lực từ của ống dây

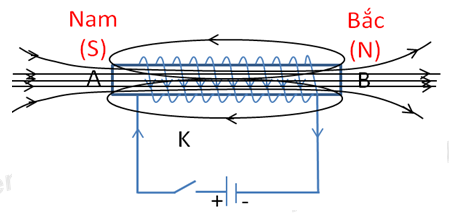

a. Áp dụng quy tắc nắm tay phải ta được các đường sức từ có chiều như hình vẽ.
b.

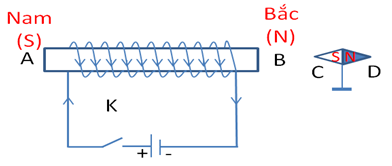

Áp dụng quy tắc nắm tay phải ta xác định được:
+ Đầu A là cực nam (S), đầu B là cực bắc (N)
+ Do một đầu kim nam châm bị hút vào ống dây AB
Suy ra: Đầu C là cực nam (S), đầu D là cực bắc (N)
c. Cách để làm tăng lực từ của ống dây là tăng cường độ dòng điện chạy qua các vòng dây hoặc tăng số vòng của ống dây.
