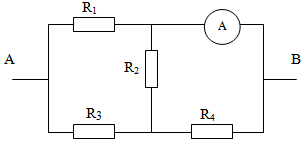

Cho mạch điện như hình vẽ: \({R_1} = 5\Omega ;{R_2} = {R_4} = 10\Omega ;{R_3} = 8\Omega \). Ampe kế có
Cho mạch điện như hình vẽ: \({R_1} = 5\Omega ;{R_2} = {R_4} = 10\Omega ;{R_3} = 8\Omega \). Ampe kế có điện trở không đáng kể. Tính điện trở tương đương của mạch AB.
Đáp án đúng là: A
Quảng cáo
Vẽ lại mạch điện.
Sử dụng công thức tính điện trở tương đương: \(\left\{ \begin{array}{l}{R_{nt}} = {R_1} + {R_2}\\{R_{//}} = \dfrac{{{R_1}.{R_2}}}{{{R_1} + {R_2}}}\end{array} \right.\)
Vẽ lại mạch điện ta có:
Cấu trúc mạch: \({R_1}\,//\,\left[ {{R_3}\,nt\,\left( {{R_2}//{R_4}} \right)} \right]\)
Ta có:
\(\begin{array}{l}\left\{ \begin{array}{l}{R_{24}} = \dfrac{{{R_2}.{R_4}}}{{{R_2} + {R_4}}} = \dfrac{{10.10}}{{10 + 10}} = 5\Omega \\{R_{234}} = {R_3} + {R_{24}} = 8 + 5 = 13\Omega \end{array} \right.\\ \Rightarrow {R_{1234}} = {R_{td}} = \dfrac{{{R_1}.{R_{234}}}}{{{R_1} + {R_{234}}}} = \dfrac{{5.13}}{{5 + 13}} = 3,6\Omega \end{array}\)
Đáp án cần chọn là: A
