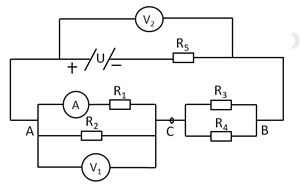

Cho đoạn mạch như hình vẽ. Các điện trở \({R_1} = 3\Omega ;\,\,{R_2} = {R_3} = {R_5} = 6\Omega
Cho đoạn mạch như hình vẽ. Các điện trở \({R_1} = 3\Omega ;\,\,{R_2} = {R_3} = {R_5} = 6\Omega ;\,\,{R_4} = 12\Omega \). Tính điện trở tương đương của mạch, biết Ampe kế có điện trở rất nhỏ, các Vôn kế có điện trở vô cùng lớn.
Đáp án đúng là: B
Quảng cáo
Ampe kế lí tưởng được coi là một dây dẫn, có thể chập hai đầu ampe kế
Vôn kế lí tưởng không cho dòng điện đi qua
Vẽ lại mạch điện tương đương
Điện trở của đoạn mạch nối tiếp: \({R_{nt}} = {R_1} + {R_2} + ...\)
Điện trở của đoạn mạch mắc song song: \(\dfrac{1}{{{R_{//}}}} = \dfrac{1}{{{R_1}}} + \dfrac{1}{{{R_2}}} + ...\)
Ampe kế và các Vôn kế lí tưởng, ta có mạch điện tương đương:
Cấu tạo mạch điện: \(\left( {{R_1}//{R_2}} \right)nt\left( {{R_3}//{R_4}} \right)nt{R_5}\)
Ta có: \({R_1}//{R_2} \Rightarrow {R_{12}} = \dfrac{{{R_1}.{R_2}}}{{{R_1} + {R_2}}} = \dfrac{{3.6}}{{3 + 6}} = 2\,\,\left( \Omega \right)\)
\(\begin{array}{l}{R_3}//{R_4} \Rightarrow {R_{34}} = \dfrac{{{R_3}.{R_4}}}{{{R_3} + {R_4}}} = \dfrac{{6.12}}{{6 + 12}} = 4\,\,\left( \Omega \right)\\{R_{12}}nt{R_{34}}nt{R_5} \Rightarrow {R_{td}} = {R_{12}} + {R_{34}} + {R_5} = 2 + 4 + 6 = 12\,\,\left( \Omega \right)\end{array}\)
Đáp án cần chọn là: B
