Cho tia tới như hình vẽ: a) Vẽ tia phản xạ. b) Giữ nguyên tia tới SI, vẽ một vị trí đặt

Câu hỏi số 443080:

Vận dụng cao

Cho tia tới như hình vẽ:

a) Vẽ tia phản xạ.

b) Giữ nguyên tia tới SI, vẽ một vị trí đặt gương để thu được tia phản xạ theo phương thẳng đứng, chiều từ dưới lên trên.

Quảng cáo

Xem lời giải

Câu hỏi:443080

Phương pháp giải

Định luật phản xạ ánh sáng

– Tia phản xạ nằm trong mặt phẳng chứa tia tới và đường pháp tuyến của gương ở điểm tới.

– Góc phản xạ bằng góc tới.

Giải chi tiết

a) Vẽ tia phản xạ:

Cách vẽ:

+ Trong mặt phẳng tới chứa tia SI và gương phẳng M, ta dựng pháp tuyến IN vuông góc với gương M tại điểm tới I.

+ Dựng tia phản xạ IR bằng thước đo góc, sao cho \(\widehat {RIN} = \widehat {SIN}\)

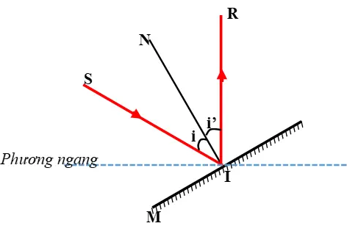

b) Vị trí đặt gương:

Cách vẽ:

Vì tia phản xạ IR phải có hướng thẳng đứng từ dưới lên theo yêu cầu bài toán nên:

+ Đầu tiên ta vẽ tia tới SI và tia phản xạ IR như đề bài đã cho.

+ Pháp tuyến IN luôn là tia phân giác của \(\widehat {SIR}\), do đó tiếp theo ta vẽ tia phân giác của góc \(\widehat {SIR}\)

+ Đường phân giác IN này luôn vuông góc với gương tại điểm tới. Nên ta xác định được vị trí của mặt gương bằng cách quay gương sao cho mặt gương vuông góc với IN. Đây là vị trí gương cần xác định.
