Câu hỏi số 466465:

Vận dụng

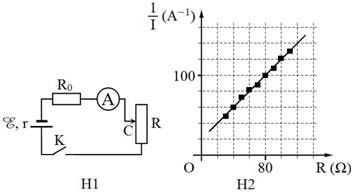

Để xác định suất điện động E của một nguồn điện, một học sinh mắc mạch điện như hình bên (H1). Đóng khóa K và điều chỉnh con chạy C, kết quả đo được mô tả bởi đồ thị biểu diễn sự phụ thuộc của \(\dfrac{1}{I}\) (nghịch đảo số chỉ của ampe kế A) vào giá trị R của biến trở như hình bên (H2). Giá trị trung bình của E được xác định bởi thí nghiệm này là

A. 2,5 V.

B. 2,0 V.

C. 1,0 V.

D. 1,5 V.

Đáp án đúng là: C

Quảng cáo

Xem lời giải

Câu hỏi:466465

Phương pháp giải

Sử dụng kĩ năng đọc đồ thị

Công thức định luật Ôm: \(I = \frac{E}{{r + {R_N}}}\)

Giải chi tiết

Từ đồ thị ta thấy có 2 cặp giá trị \(\left( {\dfrac{1}{I};R} \right)\) là (60; 40) và (100; 80)

Ta có công thức định luật Ôm:

\(I = \dfrac{E}{{R + {R_0} + r}} \Rightarrow \dfrac{1}{I} = \dfrac{{R + {R_0} + r}}{E}\)

Thay các cặp giá trị vào công thức, ta có:

\(\left\{ \begin{array}{l}60 = \dfrac{{40 + \left( {{R_0} + r} \right)}}{E}\\100 = \dfrac{{80 + \left( {{R_0} + r} \right)}}{E}\end{array} \right. \Rightarrow \left\{ \begin{array}{l}{R_0} + r = 20\,\,\left( \Omega \right)\\E = 1\,\,\left( V \right)\end{array} \right.\)

Đáp án cần chọn là: C
