Nhiệt điện trở hay điện trở nhiệt (thermistor) là loại điện trở có trở kháng thay đổi
Nhiệt điện trở hay điện trở nhiệt (thermistor) là loại điện trở có trở kháng thay đổi một cách rõ rệt dưới tác dụng nhiệt. Từ thermistor được kết hợp bởi từ thermal (nhiệt) và resistor (điện trở). Nhiệt điện trở được dùng làm cảm biến nhiệt trong các máy móc thiết bị, như máy điều hòa nhiệt độ, tủ lạnh,... Nó cũng được dùng trong phần mạch bảo vệ quá nhiệt trong các bộ cấp nguồn điện.
Mối liên hệ giữa độ lớn của trở kháng và nhiệt độ là tuyến tính: \(\Delta R = k\Delta T\)
Trong đó:
\(\Delta R\) là độ biến thiên của trở kháng
\(\Delta T\) là độ biến thiên nhiệt độ
\(k\) là hệ số nhiệt điện trở
Nếu k > 0, trở kháng của điện trở tăng theo nhiệt độ tăng, khi đó nó được gọi là nhiệt điện trở thuận, hay thuận nhiệt trở (PTC - positive temperature coefficient).
Nếu k < 0, trở kháng của điện trở giảm khi nhiệt độ tăng, và nó được gọi là nghịch nhiệt trở (NTC - negative temperature coefficient)

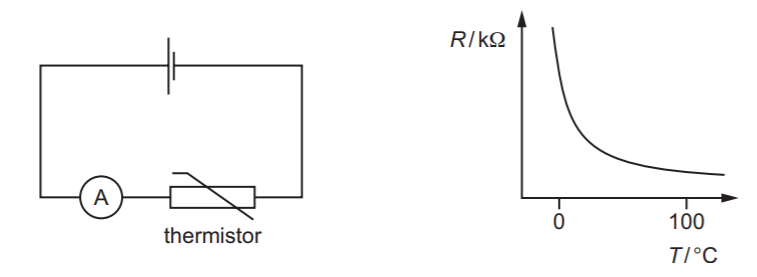

Trong mạch điện, ampe kế đóng vai trò như một nhiệt kế, được mắc nối tiếp với một nhiệt điện trở dưới nguồn điện có suất điện động không đổi (bỏ qua điện trở trong của nguồn điện). Đồ thị biểu diễn sự phụ thuộc điện trở R của nhiệt điện trở vào nhiệt độ T.

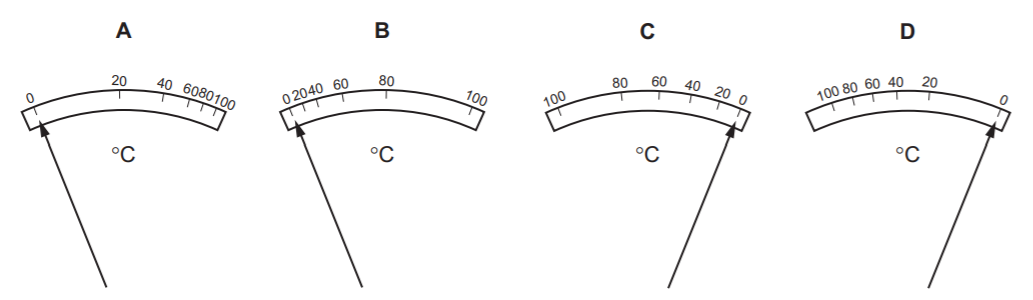

Sơ đồ nào dưới đây biểu diễn thang nhiệt độ trên ampe kế?
Đáp án đúng là: A
Quảng cáo
Cường độ dòng điện trong mạch: \(I = \dfrac{E}{R}\)
Sử dụng kĩ năng đọc đồ thị
Đáp án cần chọn là: A
