Để xác định điện dung C của một tụ điện, một học sinh mắc nối tiếp tụ này với một

Câu hỏi số 518214:

Vận dụng

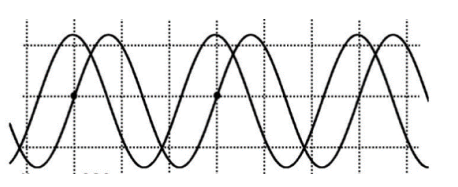

Để xác định điện dung C của một tụ điện, một học sinh mắc nối tiếp tụ này với một điện trở \(40\Omega \) rồi mắc hai đầu đoạn mạch vào một nguồn điện xoay chiều có tần số thay đổi được. Dùng dao động kí điện tử để hiển thị đồng hồ điện áp giữa hai đầu điện trở và điện áp giữa hai đầu tụ điện (các đường hình sin). Thay đổi tần số của nguồn điện đến khi độ cao của hai đường hình sin trên màn dao động kí bằng nhau như hình bên. Biết dao động kí đã được điều chinh thang đo cho cho ứng với mỗi ô hình vuông trên màn hình thì cạnh nằm ngang là 0,01s và cạnh thẳng đứng là 5V. Giá trị của C là

A. \(6,{1.10^{ - 5}}F.\)

B. \({12.10^{ - 5}}F.\)

C. \(3,{0.10^{ - 5}}F.\)

D. \({24.10^{ - 5}}F.\)

Đáp án đúng là: B

Quảng cáo

Xem lời giải

Câu hỏi:518214

Phương pháp giải

+ Đọc đồ thị trên dao động kí

+ Công thức tính dung kháng: \({Z_C} = \frac{1}{{\omega C}}\)

Giải chi tiết

Từ đồ thị trên dao động kí, ta có \({U_{0{\rm{R}}}} = {U_{0C}} \Rightarrow R = {Z_C} = 40\Omega \)

Chu kì dao động: \(T = 3.0,01 = 0,03{\rm{s}}\)

Lại có: \({Z_C} = \frac{1}{{\omega C}}\)

\( \Rightarrow C = \frac{1}{{{Z_C}.\omega }} = \frac{1}{{{Z_C}.\frac{{2\pi }}{T}}} = \frac{1}{{40.\frac{{2\pi }}{{0,03}}}} = 1,{2.10^{ - 4}}F\)

Đáp án cần chọn là: B
