Câu hỏi số 529028:

Vận dụng cao

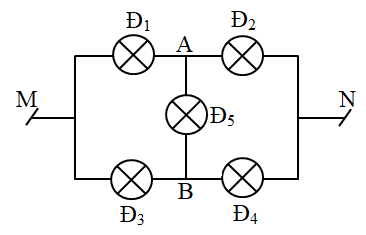

Cho mạch điện như hình vẽ, \({U_{MN}} = 5V\). Công suất tiêu thụ trên các đèn: \({P_1} = {P_4} = 4W\); \({P_2} = {P_3} = 3W\); \({P_5} = 1W\). Bỏ qua điện trở của các dây nối. Tính điện trở các bóng đèn và cường độ dòng điện qua mỗi đèn.

Quảng cáo

Xem lời giải

Câu hỏi:529028

Phương pháp giải

Công suất của đoạn mạch: \({P_1} + {P_2} + {P_3} + {P_4} + {P_5}\)

Sử dụng định lí nút và quy tắc cộng hiệu điện thế

Giải chi tiết

Giả sử dòng điện qua đèn 5 có chiều từ A đến B

Công suất tiêu thụ cả mạch điện MN là:

\(P = {P_1} + {P_2} + {P_3} + {P_4} + {P_5} = 4 + 3 + 3 + 4 + 1 = 15\,\,\left( {\rm{W}} \right)\)

Lại có: \(P = {U_{MN}}.I \Rightarrow I = \dfrac{P}{{{U_{MN}}}} = \dfrac{{15}}{5} = 3\,\,\left( A \right)\)

Mà \({I_1} + {I_3} = {I_2} + {I_4} = I = 3\,\,\left( A \right)\)

\( \Rightarrow \dfrac{{{P_1}}}{{{U_1}}} + \dfrac{{{P_3}}}{{{U_3}}} = 3 \Rightarrow \dfrac{4}{{{U_1}}} + \dfrac{3}{{{U_3}}} = 3 \Rightarrow {U_1} = \dfrac{{4{U_3}}}{{3{U_3} - 3}}\,\,\left( 1 \right)\)

Ta có hiệu điện thế: \({U_{AB}} = {U_5} = {U_3} - {U_1}\)

Tại nút B ta có: \({I_5} = {I_4} - {I_3}\)

\(\begin{array}{l} \Rightarrow \dfrac{{{P_5}}}{{{U_5}}} = \dfrac{{{P_4}}}{{{U_4}}} - \dfrac{{{P_3}}}{{{U_3}}} \Rightarrow \dfrac{{{P_5}}}{{{U_3} - {U_1}}} = \dfrac{{{P_4}}}{{U - {U_3}}} - \dfrac{{{P_3}}}{{{U_3}}}\\ \Rightarrow \dfrac{1}{{{U_3} - {U_1}}} = \dfrac{4}{{5 - {U_3}}} - \dfrac{3}{{{U_3}}}\\ \Rightarrow {U_3} - {U_1} = \dfrac{{{U_3}\left( {5 - {U_3}} \right)}}{{7{U_3} - 15}} \Rightarrow {U_1} = \dfrac{{8{U_3}^2 - 20{U_3}}}{{7{U_3} - 15}}\,\,\left( 2 \right)\end{array}\)

Từ (1) và (2) ta có:

\(\begin{array}{l}\dfrac{{4{U_3}}}{{3{U_3} - 3}} = \dfrac{{8{U_3}^2 - 20{U_3}}}{{7{U_3} - 15}} \Rightarrow \dfrac{1}{{3{U_3} - 3}} = \dfrac{{2{U_3} - 5}}{{7{U_3} - 15}}\\ \Rightarrow 7{U_3} - 15 = \left( {3{U_3} - 3} \right)\left( {2{U_3} - 5} \right)\\ \Rightarrow 6{U_3}^2 - 28{U_3} + 30 = 0\\ \Rightarrow \left[ \begin{array}{l}{U_3} = 3\,\,\left( V \right) \Rightarrow {U_4} = 2\,\,\left( V \right);\,\,{U_1} = 2\,\,\left( V \right);\,\,{U_2} = 3\,\,\left( V \right)\\{U_3} = \dfrac{5}{3}\,\,\left( V \right) \Rightarrow {U_4} = \dfrac{{10}}{3}\,\,\left( V \right);\,\,{U_1} = \dfrac{{10}}{3}\,\,\left( V \right);\,\,{U_2} = \dfrac{5}{3}\,\,\left( V \right)\end{array} \right.\end{array}\)

+ Với \({U_3} = 3V\), cường độ dòng điện qua các bóng đèn là:

\(\begin{array}{l}{I_1} = {I_4} = \dfrac{{{P_1}}}{{{U_1}}} = \dfrac{4}{2} = 2\,\,\left( A \right)\\ \Rightarrow {R_1} = {R_4} = \dfrac{{{U_1}}}{{{I_1}}} = \dfrac{2}{2} = 1\,\,\left( \Omega \right)\\{I_2} = {I_3} = \dfrac{{{P_2}}}{{{U_2}}} = \dfrac{3}{3} = 1\,\,\left( A \right)\\ \Rightarrow {R_2} = {R_3} = \dfrac{{{U_2}}}{{{I_2}}} = \dfrac{3}{1} = 3\,\,\left( \Omega \right)\end{array}\)

Nhận xét: \({I_1} > {I_2} \to \) dòng điện qua đèn 5 có chiều từ A đến B

Ta có: \({I_5} = {I_1} - {I_2} = 2 - 1 = 1\,\,\left( A \right)\)

\( \Rightarrow {R_5} = \dfrac{{{P_5}}}{{{I_5}^2}} = \dfrac{1}{{{1^2}}} = 1\,\,\left( \Omega \right)\)

+ Với \({U_3} = \dfrac{5}{3}V\), cường độ dòng điện qua các bóng đèn là:

\(\begin{array}{l}{I_1} = {I_4} = \dfrac{{{P_1}}}{{{U_1}}} = \dfrac{4}{{\dfrac{{10}}{3}}} = 1,2\,\,\left( A \right)\\ \Rightarrow {R_1} = {R_4} = \dfrac{{{U_1}}}{{{I_1}}} = \dfrac{{\dfrac{{10}}{3}}}{{1,2}} = \dfrac{{25}}{9}\,\,\left( \Omega \right)\\{I_2} = {I_3} = \dfrac{{{P_2}}}{{{U_2}}} = \dfrac{3}{{\dfrac{5}{3}}} = 1,8\,\,\left( A \right)\\ \Rightarrow {R_2} = {R_3} = \dfrac{{{U_2}}}{{{I_2}}} = \dfrac{{\dfrac{5}{3}}}{{1,8}} = \dfrac{{25}}{{27}}\,\,\left( \Omega \right)\end{array}\)

Nhận xét: \({I_1} < {I_2} \to \) dòng điện qua đèn 5 có chiều từ B đến A

Ta có: \({I_5} = {I_2} - {I_1} = 1,8 - 1,2 = 0,6\,\,\left( A \right)\)

\( \Rightarrow {R_5} = \dfrac{{{P_5}}}{{{I_5}^2}} = \dfrac{1}{{0,{6^2}}} = \dfrac{{25}}{9}\,\,\left( \Omega \right)\)
