Mạch điện gồm: nguồn điện 2 pin, khóa K, 2 bóng đèn Đ₁ và Đ₂ mắc nối tiếp, 1 ampe kế mắc vào mạch để đo cường độ dòng điện qua mạch, vôn kế đo hiệu điện thế hai đầu Đ₁.

a) Vẽ sơ đồ mạch điện khi khóa K đồng và có vẽ chiều dòng điện chạy trong mạch, các chất dương và âm của vôn kế và ampe kế.

b) Ampe kế chỉ 300mA. Hỏi cường độ dòng điện qua các bóng đèn bao nhiêu ampe?

c) Hiệu điện thế giữa 2 đầu bóng đèn Đ₁ và Đ₂ là 6V. Vôn kế chi 4,2V. Tính hiệu điện thế giữa 2 đầu bóng đèn Đ₂.

d) Khi bóng đèn Đ₁ cháy thì Đ₂ có sáng không? Khi đó vôn kế và ampe kế chỉ bao nhiêu?

Quảng cáo

Xem lời giải

Câu hỏi:531781

Phương pháp giải

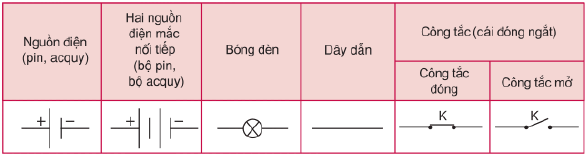

+ Kí hiệu một số dụng cụ :

+ Công thức của mạch điện mắc nối tiếp: \(\left\{ \begin{array}{l}I = {I_1} = {I_2}\\U = {U_1} + {U_2}\end{array} \right.\)

Giải chi tiết

a) Sơ đồ mạch điện:

b) Do các bóng đèn được mắc nối tiếp nên ta có:

\({I_1} = {I_2} = I = 300mA\)

Hai bóng đèn mắc nối tiếp, ta có: \(U = {U_1} + {U_2}\)

Mà: \({U_1} = 4,2V \Rightarrow {U_2} = U - {U_1} = 6 - 4,2 = 1,8V\)

d) Khi bóng đèn Đ₁ cháy thì bóng đèn Đ₂ không sáng vì hai bóng đèn này mắc nối tiếp.

Đèn Đ₁ cháy \( \Rightarrow \) mạch hở \( \Rightarrow \)không có dòng điện qua Đ₂ nên Đ₂ không sáng.

Khi đó, số chỉ của ampe kế là 0A và số chỉ của vôn kế là 0V.
