Sơ đồ một máy đo vạn năng được mô tả bằng hình vẽ với công tắc OB xoay được quanh

Câu hỏi số 542417:

Vận dụng cao

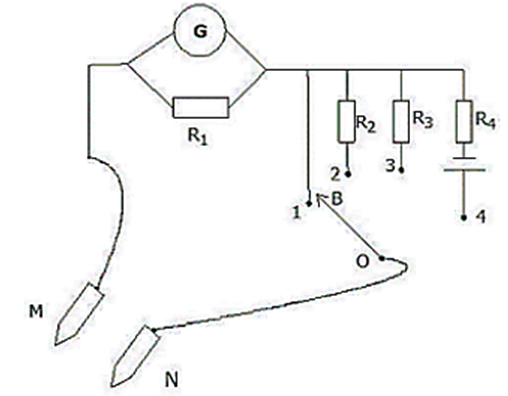

Sơ đồ một máy đo vạn năng được mô tả bằng hình vẽ với công tắc OB xoay được quanh trục O, có các điểm tiếp xúc 1, 2, 3, 4; các chốt M, N để nối với mạch phải đo. Để đo cường độ dòng điện, hiệu điện thế, điện trở ta phải xoay công tắc OB đến các vị trí tương ứng là:

A. 1-2-4.

B. 3-1-2.

C. 1-4-2.

D. 4-1-3.

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:542417

Phương pháp giải

Sử dụng lý thuyết dòng điện một chiều

Giải chi tiết

- Khi MN là dòng điện thì để \({I_G} = {I_{MN}}\) mạch phải có điện trở rất nhỏ nên phải xoay OB đến điểm 1.

- Khi MN là hiệu điện thế thì để \({U_G} = {U_{MN}}\) mạch phải có điện trở R rất lớn để không có dòng điện chạy qua nên phải xoay OB đến điểm 2 hoặc điểm 3.

- Khi MN là điện trở thì để \({R_G} = {R_{MN}}\) ta phải xoay OB đến điểm 4 vì khi đó:

\({I_G} = \dfrac{E}{{{R_4} + {R_{MN}}}} \Rightarrow {R_{MN}} = \dfrac{E}{{{I_G}}} - {R_4}\)

→ với mỗi giá trị \({I_G}\) sẽ có số chỉ \({R_{MN}}\) tương ứng trên G.

Vậy thứ tự đúng là: 1 – 2 – 4

Đáp án cần chọn là: A
