Cho mạch điện như hình vẽ, \({C_1} = {C_2} = {C_3} = C\); \({R_1} = 400\Omega \); \({R_2} = 600\Omega \); \(U = 120V\). Tính hiệu điện thế giữa hai bản mỗi tụ.
Đáp án đúng là: A
Quảng cáo
Tụ điện không có dòng điện một chiều đi qua
Mạch điện gồm: \({R_1}nt{R_2}\)
Cường độ dòng điện trong mạch là:
\(I = \dfrac{U}{{{R_1} + {R_2}}} = \dfrac{{120}}{{400 + 600}} = 0,12\,\,\left( A \right)\)

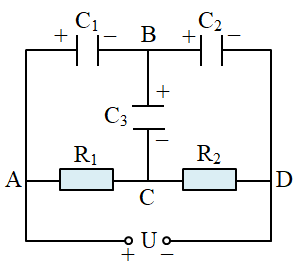

Giả sử điện tích của các bản tụ điện như hình vẽ:
Ta có hiệu điện thế:
\(\begin{array}{l}{U_{AC}} = I{R_1} = {U_{AB}} + {U_{BC}} \Rightarrow {U_1} + {U_3} = 48\,\,\left( V \right)\,\,\left( 1 \right)\\{U_{CD}} = I{R_2} = {U_{CB}} + {U_{BD}} \Rightarrow - {U_3} + {U_2} = 72\,\,\left( V \right)\,\,\left( 2 \right)\end{array}\)
Xét tại B trung hòa về điện tích:
\(\begin{array}{l} - {q_1} + {q_2} + {q_3} = 0 \Rightarrow - {C_1}{U_1} + {C_2}{U_2} + {C_3}{U_3} = 0\\ \Rightarrow - {U_1} + {U_2} + {U_3} = 0\,\,\left( 3 \right)\end{array}\)
Từ (1), (2), (3) ta có hệ phương trình:
\(\left\{ \begin{array}{l}{U_1} + {U_3} = 48\\{U_2} - {U_3} = 72\\{U_1} - {U_2} - {U_3} = 0\end{array} \right. \Rightarrow \left\{ \begin{array}{l}{U_1} = 56V\\{U_2} = 64V\\{U_3} = - 8V\end{array} \right.\)
Đáp án cần chọn là: A
