Mạch điện xoay chiều AB gồm một cuộn dây không cảm thuần, một điện trở thuần và một tụ
Mạch điện xoay chiều AB gồm một cuộn dây không cảm thuần, một điện trở thuần và một tụ điện mắc nối tiếp theo thứ tự đã nêu. M là điểm giữa cuộn dây và điện trở thuần. Đặt vào hai đầu đoạn mạch AB một điện áp xoay chiều có tần số không đổi và giá trị hiệu dụng 200V thì trong mạch có cộng hưởng điện. Lúc đó điện áp hiệu dụng giữa hai đầu đoạn mạch AM là 100V và độ lệch pha giữa điện áp hai đầu AM so với cường độ dòng điện trong mạch gấp đôi độ lệch pha giữa cường độ dòng điện so với điện áp hai đầu MB. Điện áp hiệu dụng hai đầu MB khi đó có giá trị là
Đáp án đúng là: B
Quảng cáo
Vẽ và sử dụng giản đồ vecto.
Áp dụng định lý hàm sin trong tam giác.

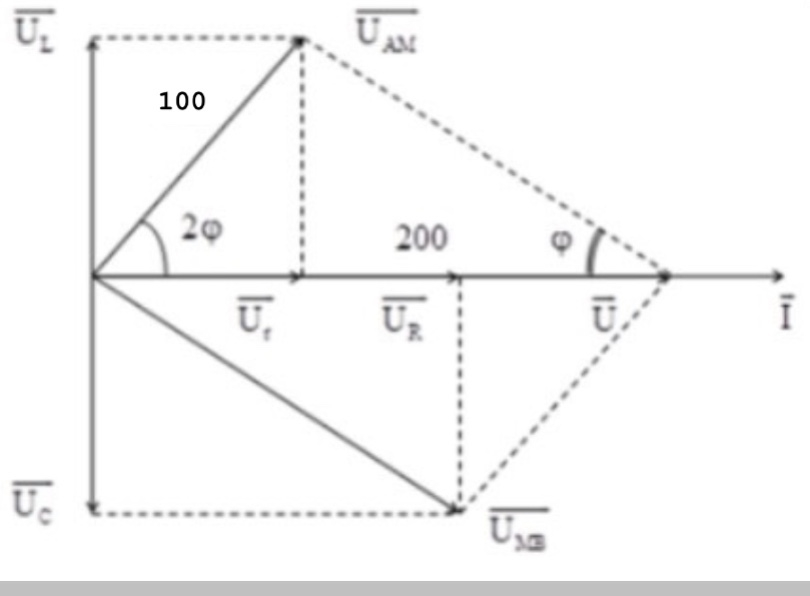

Theo đầu bài, ta có giản đồ như sau:
Áp dụng định lý hàm sin trong tam giác, ta có:
\(\begin{array}{l}\dfrac{U}{{\sin (180 - 3\varphi )}} = \dfrac{{{U_{AM}}}}{{\sin \varphi }}\\ \Leftrightarrow \dfrac{{200}}{{\sin 3\varphi }} = \dfrac{{100}}{{\sin \varphi }} \Leftrightarrow \sin 3\varphi = 2\sin \varphi \\ \Rightarrow \sin \varphi = \dfrac{1}{2}\end{array}\)
Áp dụng định lý hàm sin, suy ra:
\(\begin{array}{l}\dfrac{{{U_{AM}}}}{{\sin \varphi }} = \dfrac{{{U_{MB}}}}{{\sin 2\varphi }}\\ \Leftrightarrow {U_{MB}} = \dfrac{{100.\sin 2\varphi }}{{\sin \varphi }} = 100\sqrt 3 (V)\end{array}\)
Đáp án cần chọn là: B
