Một đoạn mạch xoay chiều không phân nhánh gồm hai đoạn mạch X và Y ghép nối tiếp với nhau

Câu hỏi số 636391:

Vận dụng

Một đoạn mạch xoay chiều không phân nhánh gồm hai đoạn mạch X và Y ghép nối tiếp với nhau (X, Y có thể chứa các phần tử như điện trở thuần R, cuộn cảm L và tụ điện có điện dung C). Đặt vào hai đầu đoạn mạch một điện áp xoay chiều có giá trị hiệu dụng U = 100 V thì điện áp hiệu dụng trên các đoạn mạch lần lượt là \({U_X} = 60\,\,V\) và \(U = 80\,\,V\). Độ lệch pha giữa điện áp hai đầu đoạn mạch X với điện áp hai đầu mạch là

A. \({53^0}\).

B. \({14^0}\).

C. \({60^0}\).

D. \({34^0}\).

Đáp án đúng là: A

Quảng cáo

Xem lời giải

Câu hỏi:636391

Phương pháp giải

Sử dụng giản đồ vecto biểu thị mối liên hệ giữa các điện áp.

Giải chi tiết

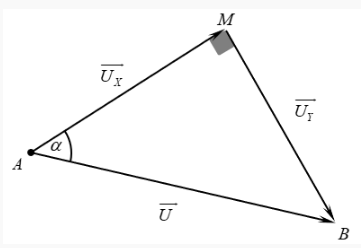

Từ giả thuyết bài toán: \({U^2} = {U_X}^2 + {U_Y}^2\)

\( \Rightarrow \Delta AMB\) vuông tại M.

Độ lệch pha giữa điện áp hai đầu đoạn mạch X và điện áp hai đầu mạch:

\(\cos \alpha = \dfrac{{{U_X}}}{U} = \dfrac{{60}}{{100}} = 0,6 \Rightarrow \alpha = {53^0}\)

Đáp án cần chọn là: A
