Dòng điện không đổi- Dòng điện trong các môi trường

Câu hỏi số 67097:

Cho mạch điện như hình vẽ. R₁ = 2Ω, R₂ là biến trở và đang có giá trị 5Ω, đèn Đ có ghi: 3V – 3W. R_p là một bình điện phân đựng dung dịch AgNO₃ có anot bằng bạc, điện trở của bình có giá trị 4Ω. Bộ nguồn gồm 7 pin giống nhau ghép nối tiếp, mỗi pin có suất điện động e = 1,5V, điện trở trong r = 0,5 Ω. Điện trở của vôn kế vô cùng lớn, điện trở ampekế không đáng kể.

1. Tính số chỉ của vôn kế và ampekế?

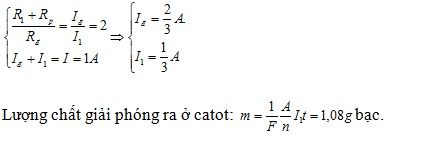

2. Xác định lượng chất được giải phóng ra ở catot của bình điện phân trong khoảng thời gian 48 phút 15 giây?

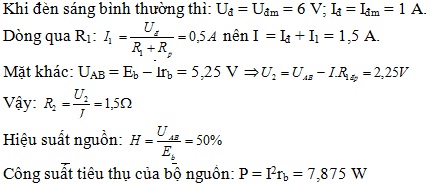

3. Thay đổi giá trị của biến trở R₂ để đèn Đ sáng bình thường. Tính R₂? Hiệu suất và công suất tiêu thụ trên bộ nguồn khi đó?

Quảng cáo

Xem lời giải

Câu hỏi:67097

Giải chi tiết

Sơ đồ mạch điện: {(R₁ntR_p)//R_đ}ntR₂.

Điện trở của đèn: R_đ= $\frac{U_{dm}^{2}}{P_{dm}}$ = 6 Ω

Suất điện động và điện trở trong của bộ nguồn:

E_b = 7e = 10,5V, r_b = 7r = 3,5 Ω

Cường độ dòng điện mạch chính: $I=\frac{E_{b}}{R_{td}+r_{b}}=1A=I_{A}$

Số chỉ vôn kế: U_V = E_b – Ir_b = I.R_tđ = 7 V.
