Một học sinh tiến hành lắp mạch điện theo bảng lắp ráp mạch điện được vẽ lại như hình
Một học sinh tiến hành lắp mạch điện theo bảng lắp ráp mạch điện được vẽ lại như hình vẽ, với các chốt cắm có tên tương ứng. Học sinh lắp mạch như sau: giữa E, C lắp cuộn cảm thuần có độ tự cảm 63,7 mH; giữa D, K lắp một điện trở R = 20Ω; giữa J, I lắp một tụ xoay; giữa N, F lắp vôn kế V1; giữa F, M lắp Vôn kế V2; giữa A, B duy trì một điện áp xoay chiều (24V – 50Hz). Điều chỉnh góc xoay giữa hai bản tụ điện, quan sát đồng thời số chỉ của cả hai vôn kế. Khi tổng số chỉ của hai vôn kế đạt giá trị lớn nhất thì công suất của mạch lúc đó là
Đáp án đúng là: B
Quảng cáo
Sử dụng công thức tính công suất.
Giản đồ vecto.

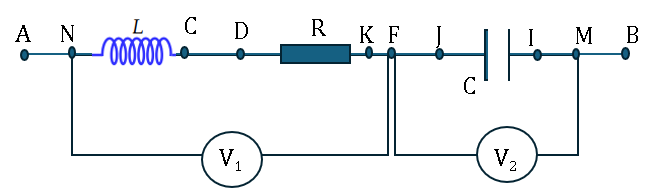

Theo bài có mạch điện:
Ta có: ZL = R = 20Ω

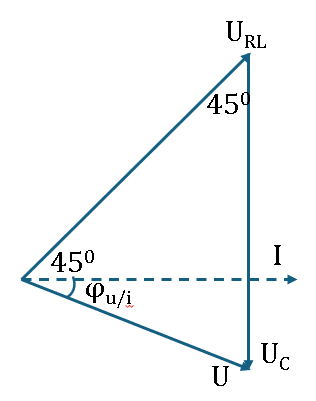

Có giản đồ:
Suy ra: \({\varphi _{u/i}} = 22,{5^0}\)
Công suất của mạch:
\(P = \dfrac{{{U^2}}}{R}{\cos ^2}\varphi = \dfrac{{{{24}^2}}}{{20}}{\cos ^2}22,5 = 24,6(W)\)
Đáp án cần chọn là: B
