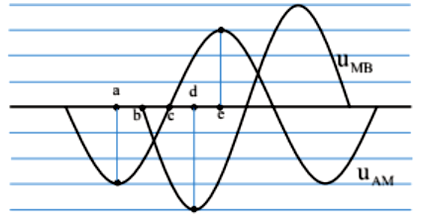

Một đoạn mạch xoay chiều AB gồm đoạn AM mắc nối tiếp với đoạn MB. Đoạn AM gồm điện trở thuần mắc nối tiếp với cuộn cảm thuần; đoạn MB chỉ có tụ điện. Dùng dao động kí điện tử để hiển thị đồng thời đồ thị điện áp giữa hai đầu đoạn AM và điện áp giữa hai đầu đoạn MB như hình vẽ. Biết khoảng cách giữa các điểm a – b, b – c, c – d, d – e là đều nhau. Hệ số công suất của đoạn mạch AB có giá trị gần nhất với giá trị nào sau đây?

A. 0,98

B. 0,33

C. 0,44

D. 0,75

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:680468

Phương pháp giải

Sử dụng lý thuyết về mạch xoay chiều RLC mắc nối tiếp. Đọc đồ thị.

Giải chi tiết

Từ a đến e là 4 phần tương ứng với giá trị π nên từ a đến d tương ứng là \(\dfrac{{3\pi }}{4}\)

\( \Rightarrow {u_{AM}} = 3\angle \dfrac{{3\pi }}{4}\) thì \( \Rightarrow {u_{MB}} = 4\angle 0 \Rightarrow {\varphi _i} = \dfrac{\pi }{2}\)

Điện áp hai đầu đoạn mạch:

\(u = {u_{AM}} + {u_{MB}} = 3\angle \dfrac{{3\pi }}{4} + 4\angle 0 = 2,8\angle 0,846\)

Hệ số công suất: \(\cos \varphi = \cos \left( {{\varphi _u} - {\varphi _i}} \right) = \cos \left( {0,846 - \dfrac{\pi }{2}} \right) = 0,75\)

Đáp án cần chọn là: D
