Đặt điện áp xoay chiều \(u = U\sqrt 2 \cos \omega t\) vào hai đầu đoạn mạch AB như hình vẽ, trong đó tụ điện có điện dung C thay đổi được. Đồ thị là đường biểu diễn mối liên hệ giữa điện áp hiệu dụng \({U_{AM}}\) với φ và đường biểu diễn mối liên hệ giữa điện áp \({U_{MB}}\) với φ (φ là độ lịch pha giữa điện áp u và cường độ dòng điện trong mạch). Điều chỉnh C để \(\varphi = 6{\varphi _0}\), khi đó \({U_{AM}}\) bằng bao nhiêu?
Đáp án đúng là: D
Quảng cáo
Khi \(\varphi = 0 \Rightarrow \) Mạch xảy ra cộng hưởng.
Khi \(\varphi = 0 \Rightarrow \) Mạch xảy ra cộng hưởng.
\( \Rightarrow \left\{ \begin{array}{l}{U_{AMmax}} = {U_R} = 25V\\{U_{MB\min }} = {U_r} = 15V\end{array} \right.\)
\( \Rightarrow \left\{ \begin{array}{l}\dfrac{{{U_R}}}{{{U_r}}} = \dfrac{R}{r} = \dfrac{{25}}{{15}}\\U = {U_R} + {U_r} = 25 + 15 = 40\left( V \right)\end{array} \right.\)
Chuẩn hóa \(R = 25;{\rm{ }}r = 15\)
Khi \(\varphi = 3{\varphi _0} \Rightarrow {Z_{MB}} = R = 25\)

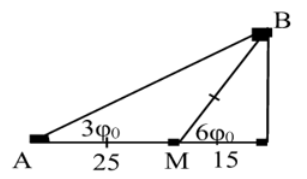

Từ giản đồ ta có: \(\cos 6{\varphi _0} = \dfrac{{15}}{{25}}.\)
Khi \(\varphi = 6{\varphi _0} \Rightarrow \cos 6{\varphi _0} = \dfrac{{R + r}}{Z}\)
\( \Rightarrow \dfrac{{15}}{{25}} = \dfrac{{25 + 15}}{Z} \Rightarrow Z = \dfrac{{200}}{3}\)
\( \Rightarrow {U_{AM}} = \dfrac{{U.R}}{Z} = \dfrac{{40.25}}{{\dfrac{{200}}{3}}} = 15\left( V \right)\)
Đáp án cần chọn là: D
