Câu hỏi số 702144:

Thông hiểu

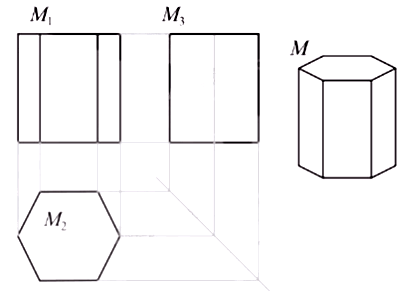

Trong bản vẽ biểu diễn hình lăng trụ lục giác đều trong hình sau:

a) Khoảng cách giữa hai đường gióng nào cho ta biết chiều cao của lăng trụ?

b) Khoảng cách giữa hai đường gióng nào cho ta biết độ dài cạnh đáy của lăng trụ?

c) Nêu cách xác định điểm M3 biểu diễn đỉnh M của đáy trên của lăng trụ khi biết \({M_1}\) và \({M_2}\) biểu diễn M trong hình chiếu đứng và hình chiếu bằng.

Quảng cáo

Xem lời giải

Câu hỏi:702144

Giải chi tiết

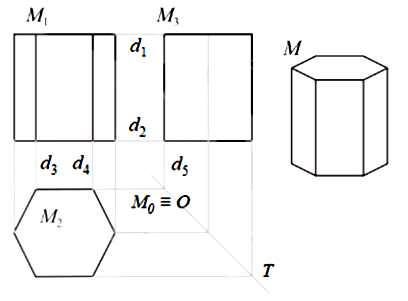

Gọi \({d_1},{d_2},{d_3},{d_4},{d_5}\) là các đường gióng của bản vẽ (như hình vẽ).

a) Khoảng cách giữa hai đường gióng \({{\rm{d}}_1}\) và \({{\rm{d}}_2}\) cho ta biết chiều cao của lăng trụ.

b) Khoảng cách giữa hai đường gióng \({{\rm{d}}_3}\) và \({{\rm{d}}_4}\) cho ta biết độ dài cạnh đáy của lăng trụ.

c) Gọi OT là đường phân giác của bản vẽ (hình vẽ).

- Phác họa đường gióng qua \({M_2}\) và song song với \({{\rm{d}}_1}\), đường gióng này cắt OT tại \({M_0} \equiv O\).

- Phác họa đường gióng \({d_5}\) qua \({M_0}\) và song song với \({M_1}{M_2}\).

Giao điểm của \({d_5}\) và \({d_1}\) là điểm \({M_3}\) cần tìm.
