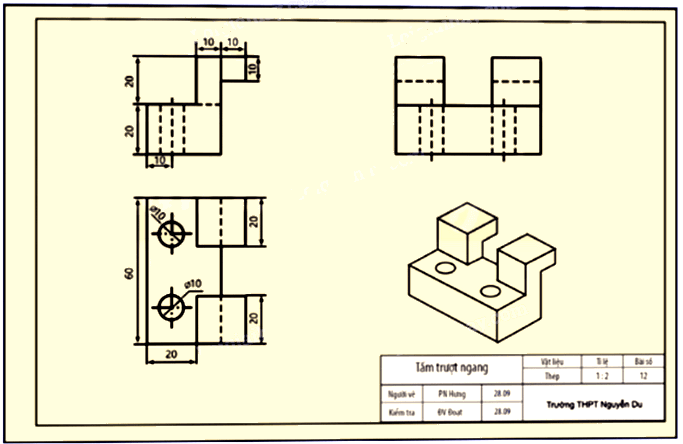

Đọc bản vẽ kĩ thuật trong Hình 16.

– Cho biết tên gọi của bản vẽ và tỉ lệ.

– Liệt kê các loại hình chiếu đã sử dụng.

– Liệt kê kích thước ba chiều của vật và kích thước các khối hình học tạo thành.

Quảng cáo

Xem lời giải

Câu hỏi:702170

Giải chi tiết

– Tên gọi của bản vẽ: Tấm trượt ngang.

– Tỉ lệ: 1:2.

– Có hai loại hình chiếu đã sử dụng: Hình chiếu vuông góc và hình chiếu trục đo.

– Liệt kê kích thước ba chiều của vật: chiều dài 60 cm, chiều rộng 40 cm, chiều cao 40 cm.

– Liệt kê kích thước các khối hình học tạo thành:

+ Hai khối trụ rỗng tròn xoay có đường kính 10 cm;

+ Khối hộp chữ nhật có chiều dài 60 cm, chiều rộng 20 cm, chiều cao 20 cm;

+ Khối hộp chữ nhật có chiều dài 60 cm, chiều rộng 10 cm, chiều cao 30 cm;

+ Khối hộp chữ nhật có chiều dài 20 cm, chiều rộng 10 cm, chiều cao 20 cm;

+ Khối hộp chữ nhật có chiều dài 20 cm, chiều rộng 10 cm, chiều cao 10 cm.
