Một khung dây cứng phẳng diện tích \(25{\rm{ }}c{m^2}\), gồm 10 vòng dây. Khung

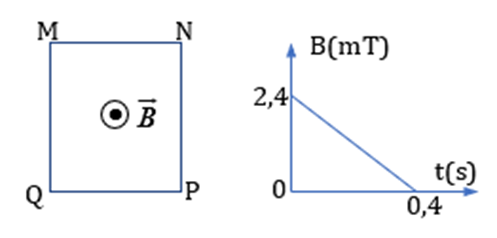

Một khung dây cứng phẳng diện tích \(25{\rm{ }}c{m^2}\), gồm 10 vòng dây. Khung dây được đặt trong từ trường đều và nằm trong mặt phẳng như hình vẽ. Cảm ứng từ biến thiên theo thời gian theo đồ thị hình vẽ.
Khi nói về độ lớn suất điện động và chiều dòng điện cảm ứng trong khung, nhận định nào đúng? Nhận định nào sai?
| Đúng | Sai | |
|---|---|---|
| a) Suất điện động có độ lớn 1,5 V, dòng điện có chiều MNPQM. |
||
| b) Suất điện động có độ lớn 0,15 mV, dòng điện có chiều MNPQM. | ||
| c) Suất điện động có độ lớn 1,5 V, dòng điện có chiều MQPNM. | ||
| d) Suất điện động có độ lớn 0,15 mV, dòng điện có chiều MQPNM. |
Đáp án đúng là: S; S; S; Đ
Quảng cáo
+ Độ lớn suất điện động cảm ứng:
\(\left| {{e_c}} \right| = \left| {\dfrac{{\Delta \Phi }}{{\Delta t}}} \right|\)
+ Sử dụng quy tắc nắm tay phải.
Ta có: \(\left\{ \begin{array}{l}S = 25c{m^2} = {25.10^{ - 4}}{m^2}\\N = 10\end{array} \right.\)
* Độ lớn suất điện động cảm ứng: \(\left| {{e_c}} \right| = \left| {\dfrac{{\Delta \Phi }}{{\Delta t}}} \right|\)
\( \Rightarrow \left| {{e_c}} \right| = \left| {\dfrac{{N.{B_s}.S.\cos \alpha - N.{B_{tr}}.S.\cos \alpha }}{{\Delta t}}} \right|\)
\( \Rightarrow \left| {{e_c}} \right| = \left| {\dfrac{{N.S.\cos \alpha .\left( {{B_s} - {B_{tr}}} \right)}}{{\Delta t}}} \right|\)
Từ hình vẽ ta thấy chiều của cảm ứng từ \(\overrightarrow B \) vuông góc với mặt phẳng khung và hướng từ đằng sau ra đằng trước mặt phẳng khung dây \( \Rightarrow \alpha = \left( {\overrightarrow n ,\overrightarrow B } \right) = {0^0}\)\(\)
\( \Rightarrow \left| {{e_c}} \right| = \left| {\dfrac{{{{10.25.10}^{ - 4}}.\cos {0^0}.\left( {0 - 2,{{4.10}^{ - 3}}} \right)}}{{0,4}}} \right|\)
\( \Rightarrow \left| {{e_c}} \right| = 1,{5.10^{ - 4}}\left( V \right) = 0,{15.10^{ - 3}}\left( V \right) = 0,15\left( {mV} \right)\)
\( \to \) a sai, c sai.
* Xác định chiều dòng điện cảm ứng trong khung:
Do cảm ứng từ B giảm \( \Rightarrow \Phi \) giảm
\( \Rightarrow \) Theo định luật Lenz, dòng điện cảm ứng sinh ra cảm ứng từ \(\overrightarrow {{B_c}} \uparrow \uparrow \overrightarrow B \)
Mà \(\overrightarrow B \) \( \odot \) \( \Rightarrow \overrightarrow {{B_c}} \) \( \odot \)
Sử dụng quy tắc nắm tay phải ta xác định được chiều của dòng điện cảm ứng trong khung như hình vẽ:
Vậy, suất điện động có độ lớn 0,15 mV, dòng điện có chiều MQPNM.
\( \to \) b sai, d đúng.
Đáp án cần chọn là: S; S; S; Đ
