Câu hỏi số 748208:

Vận dụng

Đầu vào của một dao động ký điện từ được kết nối với nguồn điện xoay chiều có biên độ 5,0V và tần số 50Hz. Cơ sở thời gian được đặt ở mức 10ms cho mỗi vạch chia và biên độ ở mức 5,0V cho mỗi vạch chia.

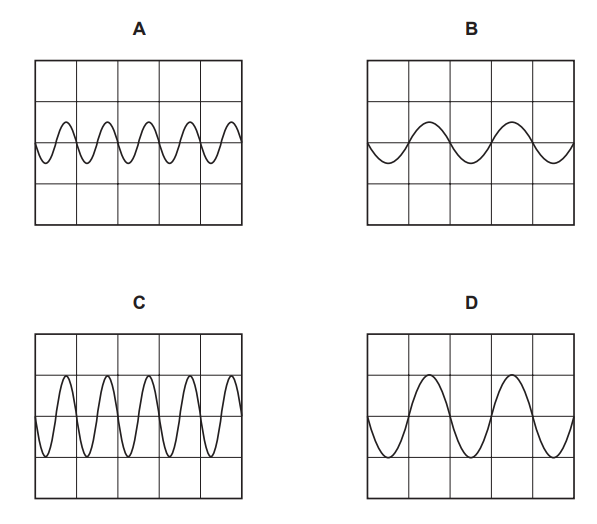

Hình ảnh nào thu được trong trường hợp trên?

A. Hình A.

B. Hình B.

C. Hình C.

D. Hình D.

Đáp án đúng là: D

Quảng cáo

Xem lời giải

Câu hỏi:748208

Phương pháp giải

Sử dụng thông tin từ đề bài và các hình ảnh đáp án

Giải chi tiết

Chu kì của nguồn điện là:

\(T = \dfrac{1}{f} = \dfrac{1}{{50}} = 0,02\,\,\left( s \right) = 20\,\,\left( {ms} \right)\)

Mỗi vạch chia thời gian là 10 ms → 1 chu kì ứng với 2 vạch → chọn B hoặc D

Mỗi vạch chia biên độ là 5V, biên độ của nguồn điện là 5V → biên độ ứng với 1 vạch

Đáp án cần chọn là: D
